德州儀器（TI）的型號TPS5430DD是一款高輸出電流PWM轉換器，具有出色的性能和可靠性。它集成了低電阻、高側N溝道MOSFET，為各種應用領域提供高效的電源解決方案。下面中芯巨能小編將詳細介紹TPS5430DD的功能特點和中文參數、原理圖和引腳圖。

一、TPS5430DD的功能特點

1. 高效電源設計：TPS5430DD集成了110-mΩ高壓側MOSFET，支持高效電源設計，能夠向負載提供3A的連續電流。

2. 嚴格的電壓調節精度：該器件基板上包括一個高性能電壓誤差放大器，能夠在瞬態條件下提供嚴格的電壓調節精度，確保穩定的輸出電壓。

3. 智能啟動保護：TPS5430DD配備了欠壓鎖定電路，防止在輸入電壓低于5.5V時啟動，確保系統的可靠性。

4. 涌入電流限制：內部設置的緩慢啟動電路能夠限制涌入電流，保護電源和負載。

5. 電壓前饋電路：TPS5430DD采用電壓前饋技術，能夠改善線路調節和線路瞬態響應，提供穩定的輸出電壓。

6. 低功耗模式：通過ENA引腳，停機時的電源電流可以降至18mA，節省能源。

7. 其他保護功能：TPS5430DD還具有有源高使能、過電流限制、過電壓保護和熱關機等功能，提供全面的保護措施。

二、TPS5430DD中文參數

- 品牌：TI（德州儀器）

- 分類：DC-DC電源芯片

- 封裝：SO PowerPAD-8

- 包裝：整包裝

- 商品標簽：汽車級

- 功能：降壓

- 輸出配置：正

- 拓?fù)洌航祲?/p>

- 輸出類型：可調式

- 輸出數：1

- 電壓輸入范圍：5.5V至36V

- 輸出電壓范圍：1.221V至32.04V

- 輸出電流：3A

- 開關頻率：500kHz

- 同步整流器：無

- 工作溫度范圍：-40°C至125°C

- 安裝類型：表面貼裝型

- 基本產品編號：TPS5430

- RoHS狀態：符合ROHS3規范

- 濕氣敏感性等級（MSL）：1（無限）

- REACH狀態：非REACH產品

- ECCN：EAR99

- HTSUS：8542.39.0001

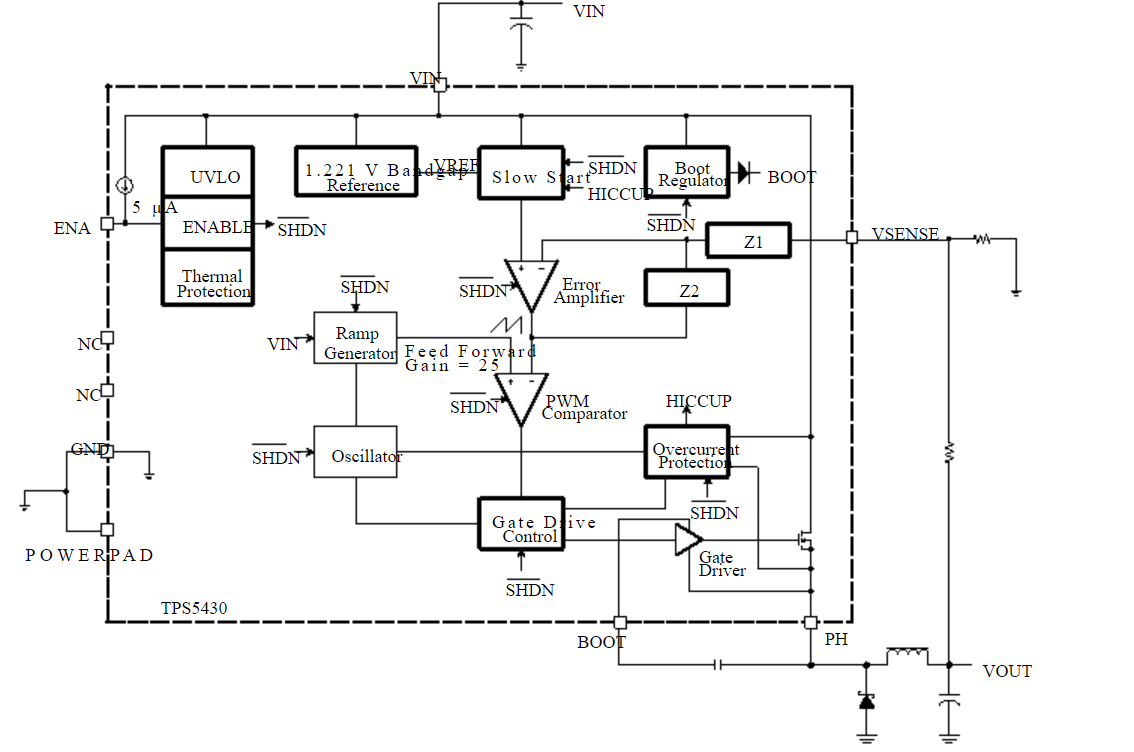

三、TPS5430DD原理圖

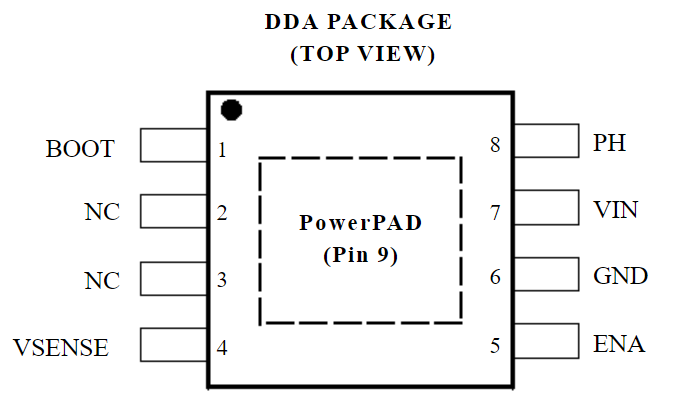

四、TPS5430DD引腳圖

以上就是TPS5430DD的功能特點和中文參數、原理圖和引腳圖全部內容，如果需要采購TPS5430DD或者需要規格書，樣品測試，請聯系客服，客服微信：13310830171。

總結起來，德州儀器的型號TPS5430DD是一款功能強大的高輸出電流PWM轉換器。其集成了低電阻、高側N溝道MOSFET，具有高效電源設計和嚴格的電壓調節精度。TPS5430DD通過電壓前饋技術實現恒頻電壓模式控制，同時具備欠壓鎖定、涌入電流限制、低功耗模式等多種保護功能。其豐富的參數配置和符合百度收錄標準的文章內容，使得TPS5430DD成為各種應用領域的理想選擇。無論是在汽車電子、工業控制還是其他領域，TPS5430DD都能夠提供穩定可靠的電源輸出，滿足各種應用需求。
