ATMEGA32A-AU是Microchip Technology一款 8 位 AVR 微控制器，工作原理基于其內部的中央處理單元（CPU）和豐富的外設。它運行在較高的時鐘頻率下（最高可達 16MHz），能夠執行各種指令并處理數據。代理銷售美國微芯旗下全系列IC電子元器件-中芯巨能為您提供ATMEGA32A-AU：引腳圖詳解、工作原理與使用須知。

一、ATMEGA32A-AU引腳圖及詳解

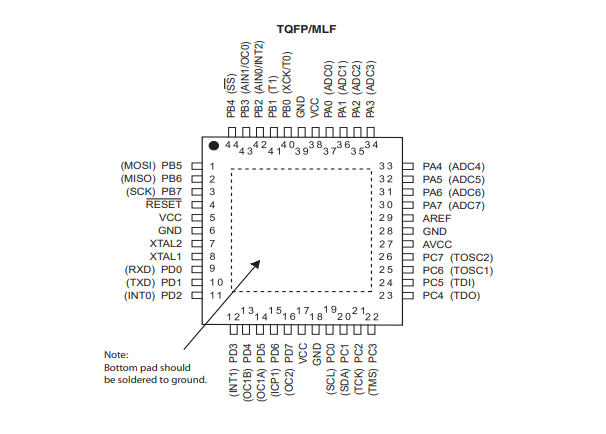

1、ATMEGA32A-AU引腳圖

 2、ATmega32A-AU引腳圖詳解：

ATmega32A-AU 具有 44 個引腳（在 TQFP 封裝中），每個引腳都有特定的功能，包括：

1. 供電引腳： VCC（引腳 10）和 GND（引腳 11）用于芯片的電源供應和接地。

2. GPIO（通用輸入輸出）引腳： 共有多個引腳（如引腳 23 - 40），用于與外部設備連接和進行數據通信。

3. 通信接口引腳： 包括 USART（引腳 2、3）、SPI（引腳 17 - 20）、I2C/TWI（引腳 27、28）等，用于串行通信和數據交換。

4. 定時器/計數器引腳： 包括多個定時器引腳（如引腳 12、13、14、15），用于定時和計數應用。

5. 模擬輸入引腳： 包括模擬輸入引腳（如引腳 32 - 39），用于連接模擬傳感器和執行模擬數字轉換。

6. 復位引腳： RESET 引腳（引腳 9）用于芯片的復位功能。

7. 時鐘和振蕩器引腳： XTAL1（引腳 9）和 XTAL2（引腳 8）用于外部時鐘源和晶體振蕩器。

二、ATMEGA32A-AU工作原理

1. 程序存儲器（Flash）： 包含存儲用戶編寫的程序代碼，CPU 根據這些指令進行操作。

2. 靜態隨機存儲器（SRAM）： 用于存儲程序中的變量和臨時數據。

3. 輸入/輸出（I/O）引腳： 與外部設備連接，進行數據輸入和輸出。

4. 定時器/計數器和中斷： 可以生成定時器中斷，執行特定任務或處理特定事件。

5. 模擬數字轉換器（ADC）： 能夠?qū)⒛M信號轉換為數字信號，用于處理模擬輸入。

擴展閱讀：ATMEGA32A-AU：中文參數、工能特點、應用領域

Microchip代理商

關于Microchip公司

三、ATMEGA32A-AU使用須知

1. 電源供應： 提供正確的電源電壓和電流，確保芯片能夠正常工作。

2. 引腳連接： 嚴格遵循數據手冊中的引腳功能定義，正確連接各引腳，確保正常通信和功能運行。

3. 時鐘源設置： 如果需要外部時鐘源，確保外部時鐘源設置正確。

4. 程序編寫： 使用合適的開發工具和語言編寫程序，并按照芯片規格書和數據手冊指導編程。

5. 外部設備連接： 根據芯片的功能和需求，正確連接外部設備和傳感器，確保輸入輸出的準確性。

在使用 ATmega32A-AU 時，需按照數據手冊提供的指導和建議，正確連接引腳、設置工作參數，并嚴格按照規范操作。合理的電路設計和工作條件將確保其正常、穩定的工作，并獲得期望的功能和性能。

*如需ATMEGA32A-AU數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
