LM211QD是一款單路高速電壓比較器。 LM211 器件設計為在較寬的電源電壓范圍內工作，包括用于運算放大器的 ±15V 電源和用于邏輯系統的 5V 電源。代理銷售TI德州儀器旗下電子元器件-中芯巨能為您提供LM211QD（TI比較器）：中文介紹、引腳圖及原理圖的內容。

原廠渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，極具競爭力的價格，歡迎制造工廠采購和工程師詢價，客服微信：13310830171。24小時采購熱線：133-1083-0171。

LM211QD中文介紹

LM211QD包含一個 PNP 輸入級，用于感測 VCC– 附近的電壓。它還包含用于外部偏移調整或微調的平衡和頻閃引腳。輸入級之后是一個非常高的增益級，以便在感測到輸入引腳上的電壓差后實現非常快速的響應。接下來是由集電極開路 NPN（下拉或低側）晶體管組成的輸出級。與大多數開漏比較器不同，該 NPN 輸出級具有與 VCC– 隔離的發射極，允許該器件設置集電極輸出的 VOL 輸出值。

LM211QD引腳圖

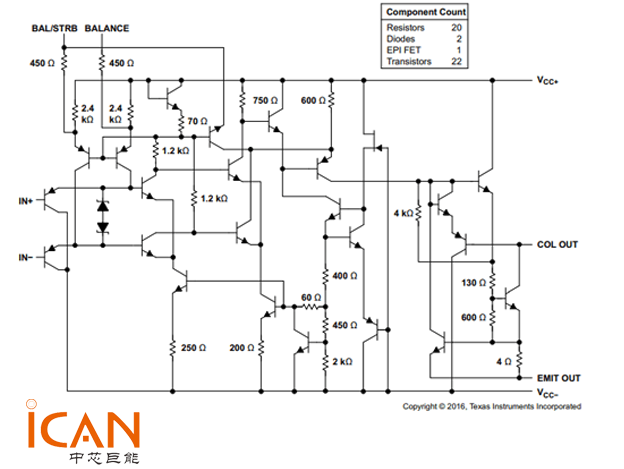

LM211QD原理圖

LM211QD特點

? 快速響應時間：165 ns

? 頻閃功能

? 最大輸入偏置電流：300 nA

? 最大輸入失調電流：70 nA

? 可由單 5V 電源供電

? 適用于 Q-Temp 汽車

– 高可靠性汽車應用

– 配置控制和打印支持

– 汽車標準資格

? 對于符合MIL-PRF-38535 的產品，除非另有說明，否則所有參數均經過測試。對于所有其他產品，生產過程不一定包括所有參數的測試。

LM211QD優勢

德州儀器 (TI) 的這款高增益 LM211QD 比較器電路的特性使其能夠比較輸入電壓或電流。它具有開路集電極/發射極輸出。其典型雙電源電壓為 ±3|±5|±9|±12 V，最小值為 ±1.75 V，最大值為 ±15 V。該比較器的最低工作溫度為 -40 °C，最高為 125 °C。 °C。該設備使用一個或兩個電源。該設備采用雙極技術制成。每個芯片有一個通道。

輸出電平與大多數TTL和MOS電路兼容。 LM111、LM211 和 LM311 器件比較器能夠驅動燈或繼電器，并在 50 mA 時切換高達 50 V 的電壓。所有輸入和輸出都可以與系統接地隔離。輸出可以驅動以地、VCC+ 或 VCC? 為基準的負載。提供偏移平衡和選通功能，并且輸出可以進行線或連接。如果選通脈沖為低電平，則無論差分輸入如何，輸出都處于關閉狀態。

LM211QD應用

? 臺式電腦

? 車身控制模塊

? 白色家電

? 樓宇自動化

? 振蕩器

? 峰值檢測器
