運算放大器整流電路:半波與全波的工作原理

來源:中芯巨能| 發布日期:2023-07-16 11:30:01 瀏覽量:

運算放大器整流電路用于將交流(AC)輸入信號轉換為單向或直流(DC)輸出信號。 運放整流電路有兩種常見類型:半波整流器和全波整流器(也稱為精密整流器)。

1.運放半波整流器:

運放半波整流電路只允許交流輸入信號的正半周通過,而阻止負半周。 該電路的基本元件包括運算放大器和二極管。 這是基本配置:

- 將運算放大器的同相輸入連接到交流輸入信號。

- 將運算放大器的輸出連接到二極管的陽極。

- 將二極管的陰極連接到運算放大器的反相輸入端。

在此配置中,當輸入信號為正時,運算放大器輸出正向擺動,導致二極管變?yōu)檎蚱茫⑶逸斎胄盘?hào)的正部分出現在輸出處。 然而,當輸入信號為負時,運算放大器輸出會負向擺動,從而反向偏置二極管,從而有效地阻止輸入信號的負部分。

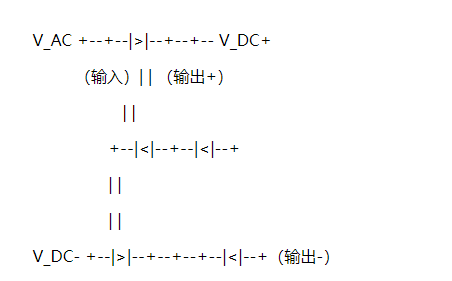

運算放大器整流電路:半波與全波的工作原理

2.運放全波整流器(精密整流器):

運放全波整流電路將交流輸入信號的負半周反相,同時保持正半周不變,從而有效地對正半周和負半周進行整流。 該電路的主要元件包括一個運算放大器、兩個二極管和一個電阻器。 下面介紹一下基本配置:

- 將交流輸入信號連接到運算放大器的非反相輸入。

- 將運算放大器的輸出連接到第一個二極管 (D1) 的陽極。

- 將第一個二極管 (D1) 的陰極連接到輸出信號。

- 將電阻器 (R) 的一個端子連接到第二個二極管 (D2) 的陰極,將電阻器的另一端子連接到運算放大器的反相輸入端。

- 將第二個二極管 (D2) 的陽極連接到輸出信號。

在此電路中,當輸入信號為正時,第一個二極管 (D1) 變?yōu)檎蚱茫斎胄盘?hào)的正部分傳遞到輸出。 同時,第二二極管(D2)反向偏置。 當輸入信號為負時,運算放大器輸出為正擺動,導致第二個二極管 (D2) 變?yōu)檎蚱谩?結果,輸入信號的負部分在輸出處反轉,使其成為正信號。 這樣,正半周和負半周都被整流,并在輸出處獲得全波整流信號。

總之,運算放大器整流器電路可以設計為半波或全波(精密)整流器,后者提供正半周期整流和負半周期整流,以將交流輸入信號更完整地轉換為直流信號。
