1、中微愛芯LED產品線簡介

隨著對LED顯示效果的多樣化需求不斷增長，無錫中微愛芯能夠緊跟行業發展步伐。他們推出了兩個新系列的LED顯示驅動產品，包括AiP33624和AiP3331。這些產品具有逐點256級調光的功能，可以輕松實現呼吸燈效果和全彩RGB顯示。由于采用恒流驅動技術，這些產品能夠有效控制LED的驅動電流，并保持LED工作在安全電流范圍內，從而延長LED的使用壽命。此外，恒流特性還可以確保LED顯示的均勻度，彌補了當某些LED閃爍時，其他LED可能出現微弱明暗變化的缺陷。

除了顯示效果，LED顯示的亮度也是人們越來越關注的一個方面。特別是在戶外應用場景下，LED的亮度直接影響到人們的使用體驗。為了滿足這一需求，無錫中微愛芯推出了AiP33628和AiP33632系列產品，以提供更高的亮度水平。這些產品將幫助客戶在戶外顯示中獲得更好的用戶體驗，提升他們的產品競爭力。

2、AiP33628、AiP33632產品簡介

AiP33628和AiP33632均是共陽極16段8位恒流LED驅動控制電路，電路提供8通道陽極公共端輸出和16通道陰極恒流輸出，單路最大恒流輸出電流為40mA，典型工作電壓為3.0V~5.5V。AiP33628和AiP33632均可通過PWM波，逐點調節點亮度。

兩者不同的是，AiP33628為2線串行通訊，具有16級可調恒流電流，其恒流電流可通過軟件進行設置；而AiP33632雖然采用4線通訊方式，且恒流電流通過外接電阻控制，但由于其可以級聯擴展，因此更適用于點陣數量較多的場合。AiP33632與AiP3368/AiP3368H級聯，可實現2倍于AiP33628的點陣數，而兩顆AiP33632級聯，則能以2倍的成本換取4倍的點陣數，其擴展方式更加靈活。

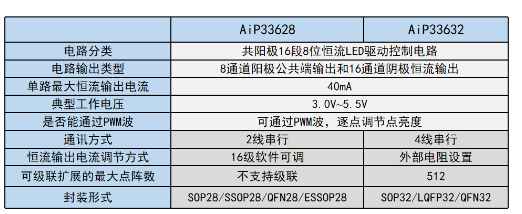

3、AiP33628、AiP33632主要特點匯總

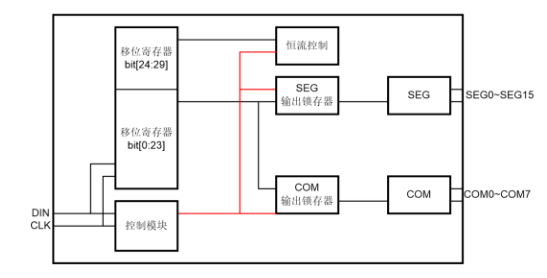

AiP33628功能框圖

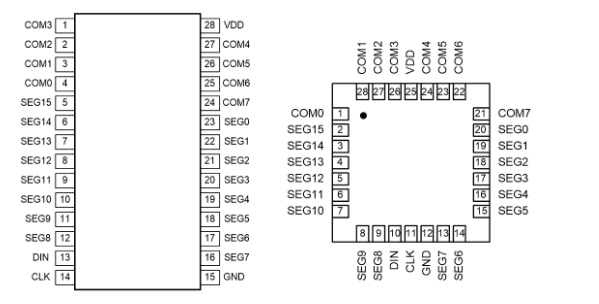

AiP33628引腳排列圖

AiP33628典型應用圖

在此種應用下，可以將COM0和COM1、COM2和COM3、COM4和COM5、COM6和COM7分別短接，使電路作為1/4占空比使用，提高顯示亮度。

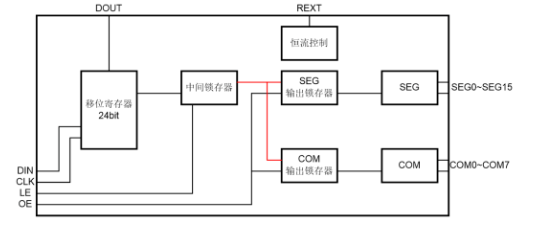

AiP33632功能框圖

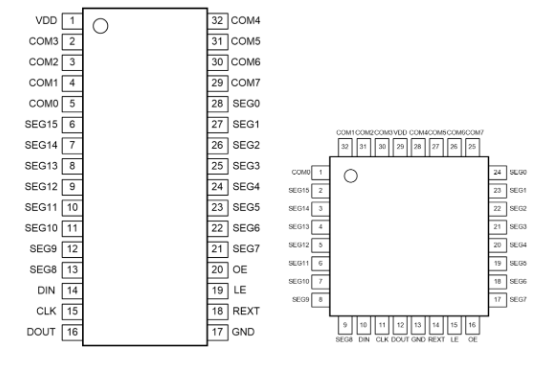

AiP33632引腳排列圖

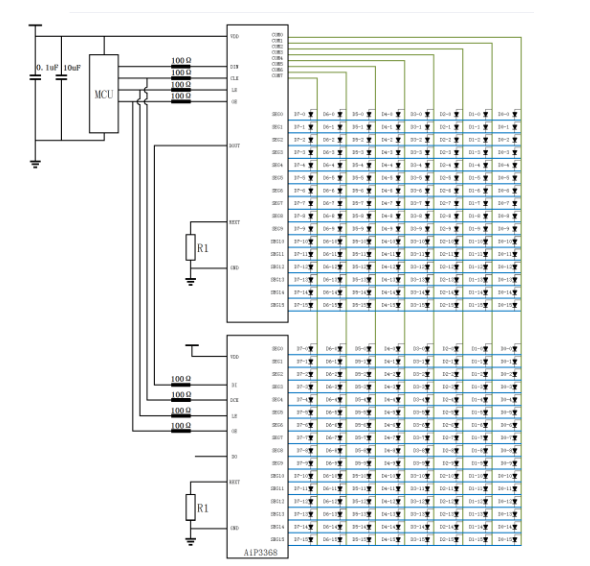

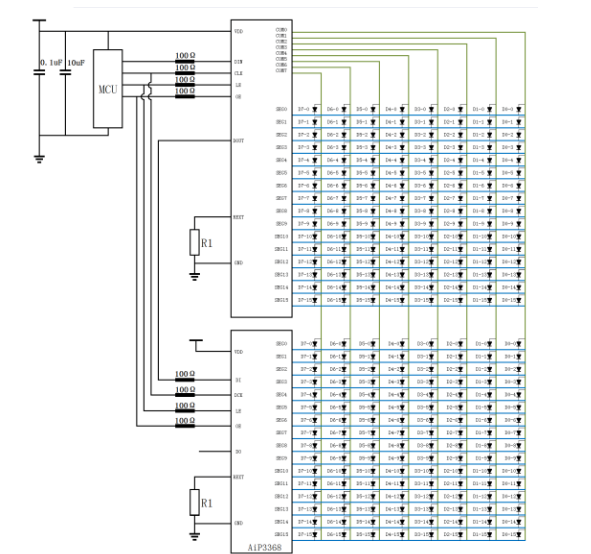

AiP33632與AiP3368/AiP3368H級聯典型應用

級聯AiP3368，8行×32列=256顆 LED陣列

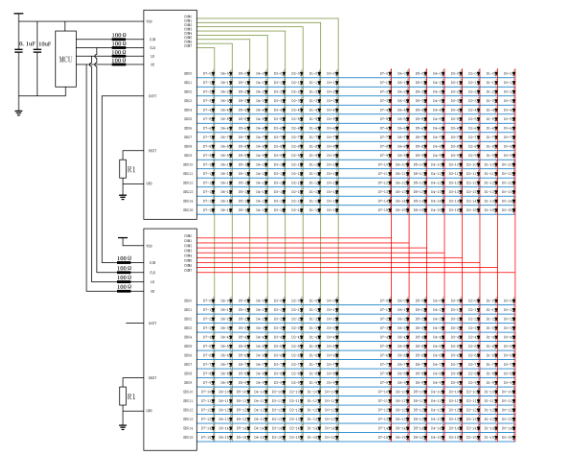

AiP33632與AiP33632級聯典型應用

級聯2顆AiP33632，16×32列=512顆 LED陣列

4、AiP33628、AiP33632電動車方案應用

AiP33632和AiP33628由于其恒流高亮的特性，可廣泛應用于像電動車儀表等戶外應用場景。AiP33628可以替代AiP1629A和AiP1640等普通LED驅動IC，使產品在戶外顯示效果更好。此外，2顆AiP33632級聯使用可使LED陣列達到512燈，可滿足更大的LED點陣需求，并且級聯應用中通訊端口數量僅需4根，大大節省了MCU的I/O資源。

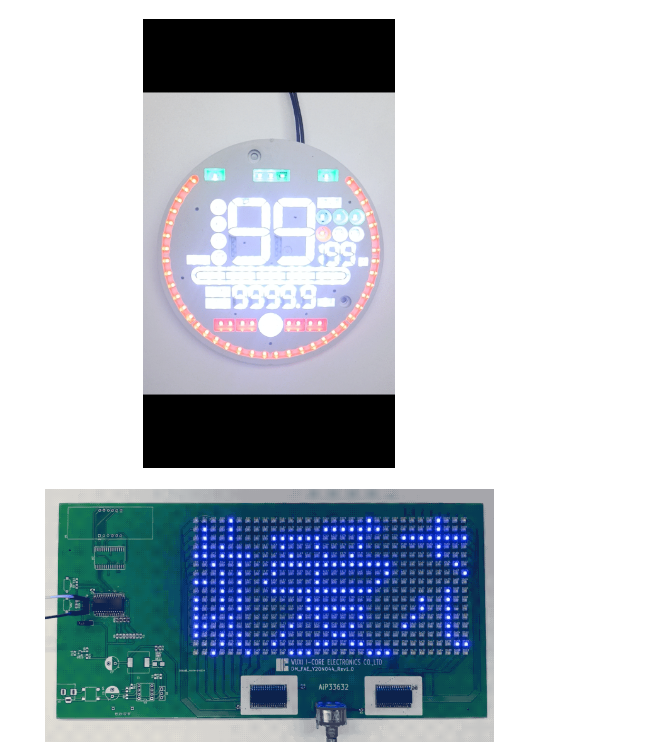

以下為使用AiP33632自身級聯的方案，共驅動內圈單色燈182顆，外圈RGB燈40顆：

文章來源：中微愛芯公眾號
