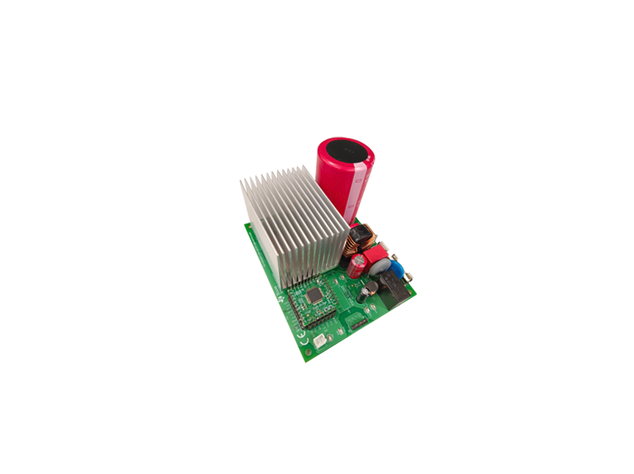

在現代家電設備中，電機逆變器在驅動電機、實現高效能耗和精準控制方面發揮著關鍵作用。采用C2000? MCU和MSPM0的750W電機逆變器參考設計是一款專為洗衣機或類似設備設計的高性能電機驅動器。該設計展示了一種實現三相永磁同步電機（PMSM）無傳感器磁場定向控制（FOC）的先進方法，采用了磁通、角度、速度和扭矩觀測器（FAST）軟件編碼器或增強型滑模觀測器（eSMO）。電子元器件現貨供應商-中芯巨能為您提供該設計的特點、優勢及此設計的所包含的電子元器件。

設計特點

1.寬工作電壓范圍和高頻率

該電機逆變器設計支持165V至265VAC的寬工作電壓輸入范圍，適用于不同地區的電源標準，頻率可選擇50Hz或60Hz。具備15kHz的開關頻率，有助于提高系統的響應速度和功率密度。

2.強大的逆變器級和高功率支持

該參考設計的逆變器級能夠達到高達750W的功率，足以滿足洗衣機等應用對于高功率和高效能耗的需求。同時，支持扭矩補償和自動弱磁控制，提供更為穩定和高效的電機驅動。

3.模塊化設計與硬件支持

采用模塊化設計，C2000 MCU和MSPM0控制器子板位于同一電源主板上，使整體系統更加緊湊。這樣的設計不僅方便集成，還提高了整個系統的穩定性和可靠性。

4.FOC電機控制支持

引入了無傳感器磁場定向控制（FOC），通過采用FAST和eSMO，實現對電機的高精度控制。這兩種觀測器方法提供了靈活的選擇，可以根據具體應用需求進行調整。

5.用戶友好的圖形用戶界面

為了方便用戶對電機進行控制、識別和監控，該參考設計配備了用戶友好的圖形用戶界面。這樣的界面不僅提高了用戶的操作便捷性，還有助于系統的調試和性能監測。

設計優勢

這款750W電機逆變器參考設計通過硬件和軟件的充分測試，確保其穩定可靠，隨時可用于實際應用。設計的模塊化特點以及C2000 MCU和MSPM0控制器的緊密集成，使得開發者能夠更加迅速地進行產品開發，從而縮短產品上市時間。設計指南提供了詳細的硬件設計信息和測試結果，為開發者提供了有力的支持。

此設計的所包含的電子元器件和可能的替代產品

1、AMC1035 — 具有 ±1V 雙極輸入和 2.5V 基準輸出的精密 Δ-Σ 調制器

2、ISO7730 — EMC 性能優異的三通道、3/0、增強型數字隔離器

3、ISO7741 — EMC 性能優異的四通道、3/1、增強型數字隔離器

4、LMG3422R030 — 具有集成驅動器、保護和溫度報告功能的 600V 30m? GaN FET

5、TPSM560R6H — 采用 5mm x 5.5mm x 4mm QFN 封裝的 4.2V 至 60V 輸入、1V 至 16V 輸出、0.6A 降壓模塊

6、TPSM82903 — 具有集成電感器的 3V 至 17V、3A、高效率、低 IQ 同步降壓轉換器模塊

7、AMC1306M05 — ±50mV 輸入、精密電流檢測增強型隔離式調制器

如需數據手冊、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總體而言，采用C2000 MCU和MSPM0的750W電機逆變器參考設計在現代家電應用中具備卓越的性能和靈活性，為實現高效能耗和高性能的電機驅動系統提供了可靠的解決方案。
