在電子電路設計中，開漏輸出和開集輸出是兩種常見的輸出方式，它們在不同的應用場景中具有各自的特點和優勢。電子元器件現貨供應商-中芯巨能將為您介紹這兩種輸出方式的原理、特點以及在電路設計中的應用。

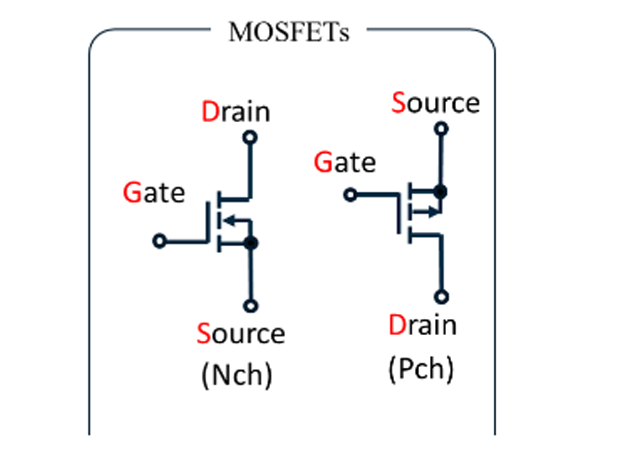

開漏輸出原理

開漏輸出是一種電路輸出方式，其核心特點在于輸出器件（通常是晶體管）的漏極被連接到電源的負極。這意味著輸出信號的高電平時，輸出器件處于導通狀態，漏極接地，形成低電平；而在低電平時，輸出器件截斷，不導電，形成高電平。

開漏輸出特點

1.電平轉換功能： 開漏輸出常用于需要電平轉換的場合。通過外接上拉電阻，當輸出為高電平時，由于輸出器件導通，漏極接地，輸出電平為低；反之，輸出為低電平時，輸出電平為高。

2.適用于開關電路： 開漏輸出常用于數字電路的開關電路中，例如微控制器的數字輸出引腳。

3.共用總線系統： 在一些共用總線的系統中，多個設備的開漏輸出可以連接到同一總線上，通過邏輯“與”操作實現數據傳輸。

開漏輸出應用

-I2C總線通信： 微控制器之間通過I2C總線進行通信時，其數據線通常采用開漏輸出。多個設備可以共享同一總線，通過開漏輸出的方式實現數據傳輸。

-開關電源控制： 在開關電源的控制電路中，輸出的高低電平控制著開關管的導通和截斷，從而實現對電源的有效控制。

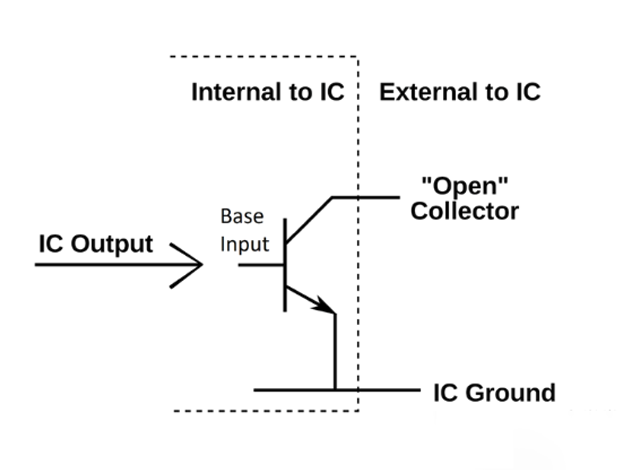

開集輸出原理

開集輸出是一種電路輸出方式，其輸出端直接連接到電源的正極。在高電平狀態下，輸出為高電平；在低電平狀態下，輸出為低電平。

開集輸出特點

1.簡單直接： 開集輸出直接連接到電源，使得電路設計更為簡單直接。

2.適用于推挽輸出： 開集輸出常用于推挽輸出的場合，通過開關管的導通和截斷，輸出可實現對外設的驅動。

3.電平穩定： 由于直接連接到電源，開集輸出的電平相對穩定，不受外界因素的影響。

開集輸出應用

-數字信號輸出： 在數字電路中，當需要輸出明確的高低電平信號時，可以采用開集輸出。例如，控制LED的亮滅，或者直接驅動數字電路的輸入。

-電機驅動： 在電機驅動電路中，采用開集輸出可以通過輸出高低電平控制電機的正反轉或者制動。

-推挽輸出： 在需要對外設進行推挽輸出的場合，例如驅動蜂鳴器、繼電器等，常采用開集輸出。

開漏輸出和開集輸出是電子電路中常見的兩種輸出方式，它們各有特點，適用于不同的應用場景。在電路設計中，工程師需要根據具體的需求選擇合適的輸出方式，以實現最佳的性能和穩定性。在實際應用中，這兩種輸出方式有時也可以結合使用，根據具體情況進行靈活配置，提高電路的靈活性和適應性。
