在現代工業控制系統中，通信協議是確保設備之間可靠通信的關鍵。Modbus作為一種流行的工業通信協議，在自動化領域中得到了廣泛的應用。電子元器件現貨供應商-中芯巨能將為您介紹Modbus的基本概念、工作原理以及其在工業中的應用。

1.Modbus的基本概念

Modbus是一種用于工業控制系統中設備之間通信的通信協議。它最初由Modicon（現在是施耐德電氣的一部分）于1979年開發，旨在實現不同設備之間的數據交換。Modbus協議現在由Modbus組織（ModbusOrganization）進行標準化和維護。

2.Modbus的工作原理

Modbus協議基于主從架構，其中一個設備（稱為主站）控制通信并請求數據，而其他設備（稱為從站）響應請求并提供數據。通常，主站是控制器或監控系統，而從站則是傳感器、執行器或其他外圍設備。

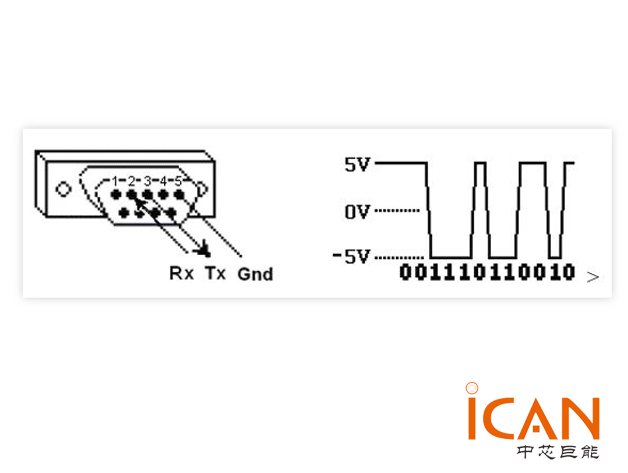

Modbus協議使用簡單的基于傳統串行通信或現代以太網通信的方式。在串行通信中，Modbus常用于RS-232、RS-485或RS-422接口，而在以太網通信中，Modbus通常以TCP/IP協議的形式存在。

Modbus協議的基本通信方式包括讀（Read）和寫（Write）操作。主站可以向從站發送讀取請求以獲取數據，也可以向從站發送寫入請求以更新數據。通常，這些操作通過Modbus協議定義的數據幀來執行，其中包括設備地址、功能碼、數據字段等。

3.Modbus的數據模型

Modbus定義了一種簡單的數據模型，包括線圈（Coils）、離散輸入（DiscreteInputs）、保持寄存器（HoldingRegisters）和輸入寄存器（InputRegisters）。

-線圈：用于表示二進制輸出狀態的數據，通常用于控制設備的開關狀態。

-離散輸入：表示輸入設備的二進制狀態，例如傳感器的開關狀態。

-保持寄存器：用于存儲整數數據，通常用于存儲控制參數或實時數據。

-輸入寄存器：類似于保持寄存器，但用于存儲只讀數據。

4.Modbus在工業中的應用

由于其簡單、可靠且易于實現的特點，Modbus在工業控制系統中得到了廣泛的應用。它被用于連接PLC（可編程邏輯控制器）、傳感器、執行器、人機界面（HMI）以及其他各種工業設備。

Modbus協議的靈活性使其適用于各種工業場景，包括制造業、能源行業、水處理、樓宇自動化等領域。無論是傳統的串行通信還是現代的以太網通信，Modbus都能夠滿足工業控制系統對于可靠通信的需求。

總結

總的來說，Modbus作為一種常見的工業通信協議，通過其簡單、可靠和靈活的特性，為工業控制系統提供了一種可靠的數據交換方式。無論是傳感器的數據采集、執行器的控制，還是設備之間的協調操作，Modbus都發揮著重要的作用，促進了工業自動化和智能化的發展。
