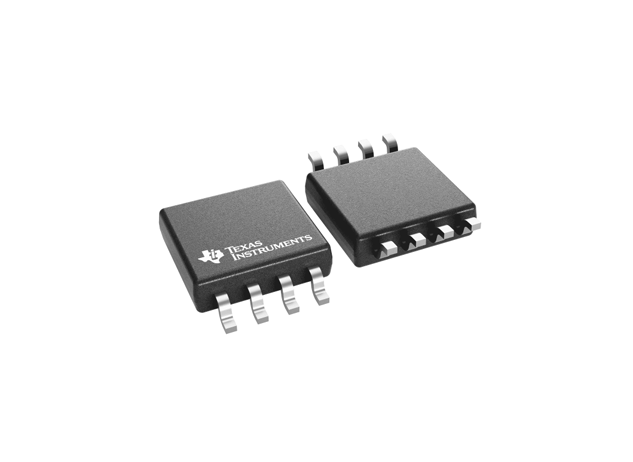

SN74LVC1G123 電子元器件是TI德州儀器一款可重觸發單穩態多諧振蕩器，專為 1.65V 至 5.5VV CC操作而設計。代理銷售TI德州儀器全系列IC電子元器件-中芯巨能為您提供SN74LVC1G123中文參數、SN74LVC1G123原理圖及SN74LVC1G123應用參考設計。

該單穩態多諧振蕩器具有通過三種方法控制輸出脈沖持續時間的特點。在第一種方法中，A輸入為低電平，B 輸入為高電平。在第二種方法中，B輸入為高電平，A輸入為低電平。在第三種方法中，A輸入為低電平，B 輸入為高電平，清除 ( CLR ) 輸入為高電平。輸出脈沖持續時間可通過選擇外部電阻和電容值進行編程。外部定時電容器必須連接在 C ext和 R ext /C ext（正）之間，并且外部電阻必須連接在 R ext /C ext和 V CC之間。要獲得可變脈沖持續時間，請在 R ext /C ext和 V CC之間連接一個外部可變電阻。通過將CLR拉低也可以減少輸出脈沖持續時間 。脈沖觸發發生在特定電壓電平，與輸入脈沖的過渡時間沒有直接關系。A和 B 輸入具有具有足夠遲滯的施密特觸發器，可以在輸出處通過無抖動觸發來處理較慢的輸入轉換速率。

SN74LVC1G123中文參數

通道數：1

電源電壓（最小值）（V）：1.65

電源電壓（最大）（V）：5.5

科技家族：LVC

輸入類型：施密特觸發器

輸出類型：推拉

電源電流（μA）：20

IOL（最大）（毫安）：32

IOH（最大）（毫安）：-32

特征：平衡輸出、高速（tpd 10-50ns）、耐過壓輸入、部分斷電（Ioff）

工作溫度范圍（°C）：-40 至 125

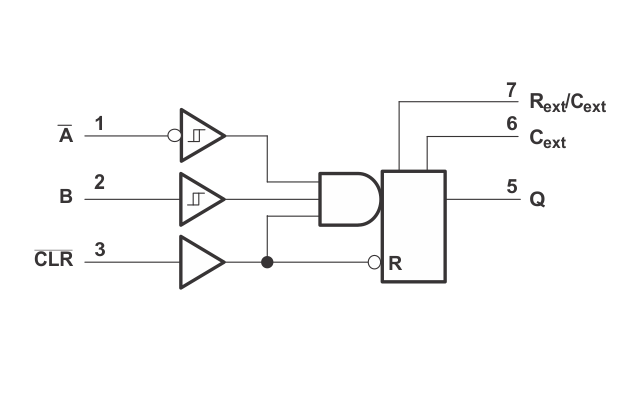

SN74LVC1G123原理圖

SN74LVC1G123應用參考設計

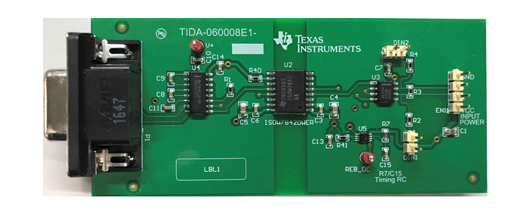

將 RS-232 信令轉換為 RS-485 信令的參考設計

該參考設計提供了將 RS-232 信號轉換為 RS-485 信號的電路。這允許長距離通信，因為 RS-232 支持的范圍通常小于 50 英尺，而 RS-485 支持的范圍可以超過 1000 英尺。該設計實現了雙向半雙工通信，無需任何軟件干擾。

RS-232 信令轉換為 RS-485 信令的參考設計特征

將 RS-232 信號轉換為 RS-485 信號以實現雙向半雙工通信，無需任何軟件干擾熱插拔功能

低電壓設計。該設計適用于 3.3V 和 5V 電源

工業級ESD保護

RS-232 端口：IEC 61000-4-2，±8 kV 接觸式，±15 kV 空氣式

RS-485端口：IEC 61000-4-2，±30 kV接觸，±30 kV空氣；電快速瞬變，IEC 61000-4-4，50 A；浪涌，IEC 61000-4-5，19 A

隔離：5000 Vrms 隔離保護

將系統拓撲從點對點擴展到多點

電纜長度長達 1000 英尺

RS-232 信令轉換為 RS-485 信令設計應用領域

空氣斷路器 (ACB)

飛機駕駛艙顯示屏

分析實驗室儀器

電池測試

互連/配電箱

精密模擬輸入數據采集

信號發生器

無線通訊測試
