在現代通信系統中，RS-485總線因其高可靠性、長距離傳輸和抗干擾能力強的特點，被廣泛應用于工業自動化、樓宇自動化、智能電網等多個領域。瑞薩電子的RAA78815x系列高速收發器，以其卓越的性能和低功耗特性，為這些應用提供了更強大的支持。瑞薩電子代理-中芯巨能為您提供瑞薩電子RAA78815x系列技術參數詳解。如需RAA78815x系列產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

卓越的差分輸出電壓與負載能力

RAA78815x系列產品家族的一大亮點是其出色的差分輸出電壓，在RS-485標準要求的54Ω負載條件下，能夠實現3.1V的典型輸出電壓。這一特性確保了信號在長距離傳輸中的穩定性和可靠性。此外，新型高速收發器的總線最大泄漏電流僅為125μA，真正滿足了RS-485總線的1/8額定單元負載特性。這意味著開發人員可以在同一總線上連接多達512個收發器，而無需使用中繼器，極大地擴展了網絡的節點數量，同時不會對RS-485網絡標準的32單元負載上限造成影響。

強大的抗干擾能力

在工業環境中，靜電放電（ESD）和電氣快速瞬變（EFT）等過壓瞬變現象頻繁發生，這對通信系統的穩定性提出了嚴峻挑戰。RAA78815x系列產品具備±5000V的EFT抗擾度和±16000V的ESD抗擾度，顯著降低了因ESD和EFT導致的通信問題可能性。這不僅提高了系統的可靠性，還減少了因故障而導致的部署和停機成本。

低功耗設計

為了進一步提升能效，RAA78815x系列產品在功耗方面進行了優化。其總線泄漏電流低至125μA，電源泄漏電流為550μA，關斷電流更是低至70nA。這種低功耗設計使得該系列產品特別適用于電池供電或對能耗敏感的應用場景，如遠程監控設備和便攜式通信裝置。

小型化封裝與靈活配置

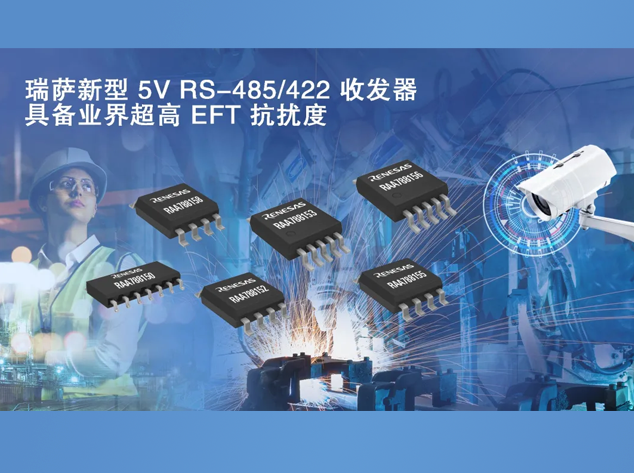

除了卓越的性能和低功耗外，RAA78815x系列產品還采用了超小型封裝，包括3mm x 5mm MSOP和6mm x 8.6mm SOIC兩種形式，極大地節省了電路板空間，便于緊湊設計。此外，該系列產品支持多種數據速率，并提供全雙工和半雙工模式的選擇，以適應不同的應用場景需求。具體型號如下：

全雙工模式：RAA788150、RAA788153和RAA788156

半雙工模式：RAA788152、RAA788155和RAA788158

這種靈活性使得開發人員可以根據具體項目的需求選擇最適合的型號，從而簡化設計流程并提高開發效率。

廣泛的應用領域

RAA78815x系列產品憑借其卓越的性能和豐富的功能，適用于多個行業領域：

工業自動化：如工廠自動化設備、機器人控制系統等，利用其高可靠性和抗干擾能力進行復雜任務處理。

樓宇自動化：如智能照明系統、安防監控設備等，借助其低功耗和高集成度實現高效能和高可靠性的解決方案。

智能電網：如遠程抄表系統、電力監控設備等，通過其強大的通信能力和穩定性確保數據傳輸?shù)臏蚀_性和及時性。

智能家居：如智能門鎖、溫控系統等，通過其靈活的配置選項提升用戶體驗。

結語

瑞薩電子的RAA78815x系列產品以其卓越的差分輸出電壓、強大的抗干擾能力、低功耗設計和靈活的配置選項，為RS-485通信系統提供了強有力的支持。無論是工業自動化、樓宇自動化還是智能電網等領域，RAA78815x系列產品都能顯著降低應用系統的部署與停機成本，提升整體性能和可靠性。隨著物聯網技術的不斷發展，RAA78815x系列產品無疑將成為推動智能設備創新的關鍵組件之一。瑞薩電子將繼續致力于技術創新，為客戶提供更多高性能、低功耗的通信解決方案，助力各行各業邁向更加智能化的未來。
