中微愛芯近日推出了一系列高性能的CB3Q系列模擬開關，旨在滿足計算機、移動設備、工控設備及醫療電子等領域?qū)π盘?hào)路由與切換、總線復用與共享、高速接口擴展以及高精度數據采集的需求。這七款新產品分別為AiP74CB3Q3125、AiP74CB3Q3244、AiP74CB3Q3245、AiP74CB3Q3251、AiP74CB3Q3253、AiP74CB3Q3257和AiP74CB3Q3384，它們均帶有電荷泵功能，具備出色的性能特點。中微愛芯代理商-中芯巨能為您介紹中微愛芯CB3Q系列高性能模擬開關主要參數及引腳圖。

產品特性

AiP74CB3Q3125是一款帶電荷泵的四路總線開關電路，適用于需要在多個外設或模塊間動態切換信號路徑的應用場景。其導通電阻低至2.8Ω（VCC=3.3V），有效減小了信號衰減并降低了功耗。

AiP74CB3Q3244則是一款帶電荷泵以及每四路帶輸出使能的八路總線開關，能夠?qū)崿F(xiàn)多路數據總線的共享。這款芯片不僅具有優秀的過壓傳輸特性（VCC=2.5V時，Vsw=0～5.5V；VCC=3.3V時，Vsw=0～5.5V），還具備掉電防倒灌功能，可有效防止電流倒灌導致的后級電路損壞。

AiP74CB3Q3245是一款帶電荷泵和輸出使能的八路總線開關，適用于需要靈活控制信號路徑的應用場景。它的工作電壓范圍為2.3V~3.6V，并且能夠在-40℃至125℃的溫度范圍內穩定運行。

AiP74CB3Q3251是一款帶電荷泵的八選一模擬開關電路，適合用于高速接口擴展，如擴展高速接口的信號通道數量。該芯片的靜態功耗僅為0.5mA，開/關態漏電小于1uA，確保了系統的高效能和穩定性。

AiP74CB3Q3253是一款帶電荷泵的兩路四選一模擬開關電路，適用于需要在多個信號源之間進行選擇的應用場景。其傳輸延時低于0.11ns，確保了快速響應和高效的數據傳輸。

AiP74CB3Q3257是一款帶電荷泵的四路二選一模擬開關電路，特別適合用于管理高速ADC/DAC的信號，以實現高精度數據采集。其設計考慮了惡劣環境下的穩定運行，工作溫度范圍可達-40℃至125℃。

AiP74CB3Q3384是一款帶電荷泵以及每五路帶輸出使能的十路總線開關，適用于復雜的信號路由與切換需求。該芯片的多功能性和高可靠性使其成為各種復雜應用場景的理想選擇。

主要技術參數

這些新型模擬開關具有一系列顯著的技術優勢：

工作電壓范圍：2.3V至3.6V，適應多種供電條件。

過壓傳輸特性：在不同電源電壓下，支持高達5.5V的信號傳輸，確保兼容性。

導通電阻：低至2.8Ω（VCC=3.3V），有助于減少信號衰減和降低功耗。

掉電防倒灌功能：當電源電壓為零時，有效防止電流倒灌，保護后級電路。

工作溫度范圍：從-40℃到125℃，確保在極端環境下也能穩定運行。

靜態功耗：僅0.5mA，開/關態漏電小于1uA，保證系統的高效能。

傳輸延時：低于0.11ns，確保快速響應和高效的數據傳輸。

封裝：

應用領域

這些新型模擬開關廣泛應用于以下領域：

信號路由與切換：例如，在計算機系統中，通過動態切換信號路徑來優化資源分配，提高系統效率。

總線復用與共享：在工業控制系統中，可以實現多路數據總線的共享，提升數據傳輸效率。

高速接口擴展：在移動設備中，擴展高速接口的信號通道數量，支持更多的外設連接。

高精度數據采集：在醫療電子設備中，管理高速ADC/DAC的信號，確保數據采集的高精度和可靠性。

引腳圖

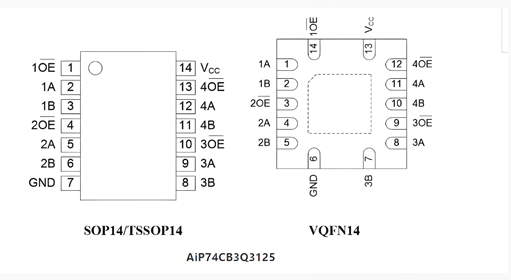

1、AiP74CB3Q3125引腳圖

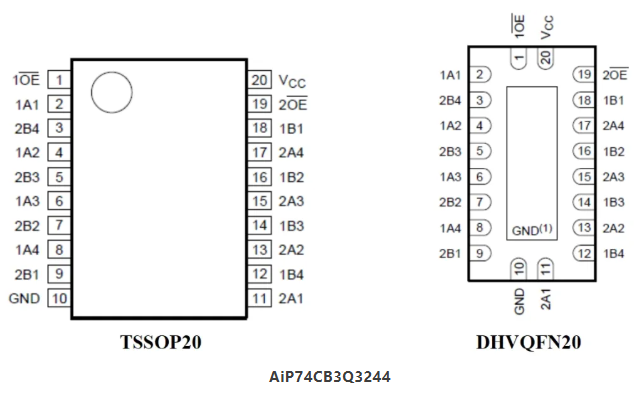

2、AiP74CB3Q3244引腳圖

3、AiP74CB3Q3245引腳圖

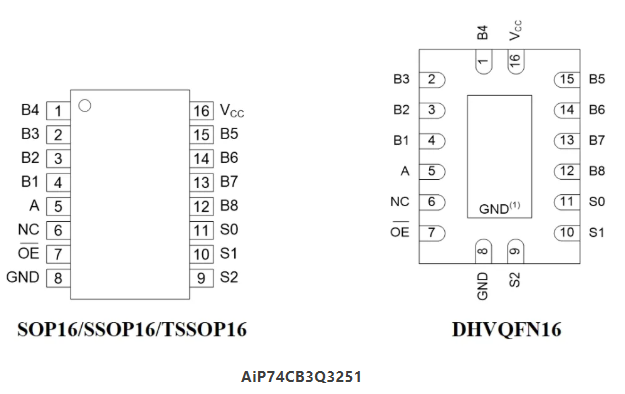

4、AiP74CB3Q3251引腳圖

、

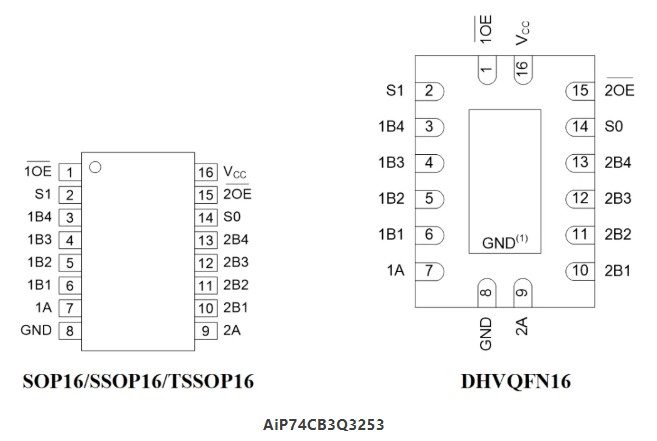

5、AiP74CB3Q3253引腳圖

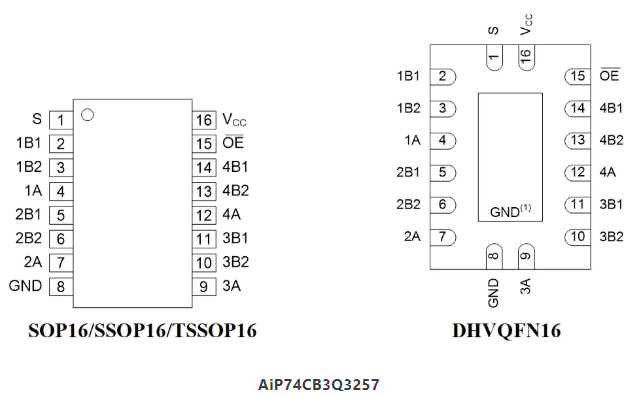

6、AiP74CB3Q3257引腳圖

7、AiP74CB3Q3384引腳圖
