在高精度模擬和混合信號系統中，基準電壓源是確保整個系統穩定性和準確性的核心元件。相較于傳統的齊納二極管基準，帶隙基準電壓源憑借其低電源裕量、寬輸出電壓范圍及優異的溫度穩定性，成為現代集成電路設計中的主流選擇。帶隙基準電壓源代理商-中芯巨能將從工作原理、關鍵參數到典型應用，全面解析帶隙基準電壓源的設計與使用。

一、基本原理與結構

帶隙基準電壓源的核心思想是利用雙極型晶體管（BJT）的基極-發射極電壓（VBE）隨溫度變化的負溫度系數特性，與兩個不同電流密度下產生的?VBE（正溫度系數）相結合，通過適當比例疊加，使最終輸出電壓在寬溫度范圍內保持恒定。

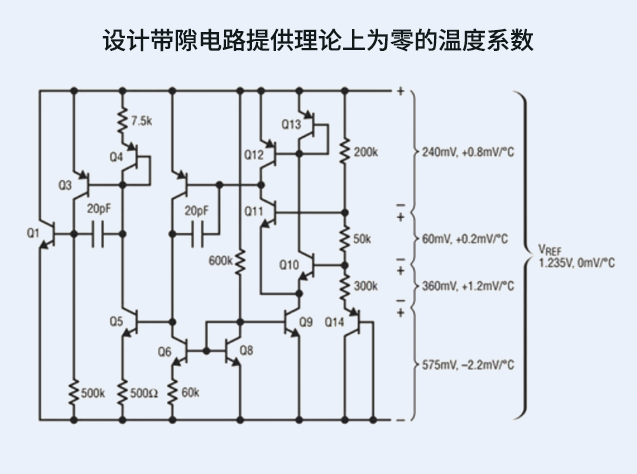

圖1.設計帶隙電路提供理論上為零的溫度系數

如圖1所示，以LT1004為例，該電路包含一對不匹配的雙極晶體管Q10和Q11，其中Q10的發射極面積為Q11的10倍。當兩者的集電極電流相等時，兩者基極之間的電壓差?VBE可表示為：

$$\mathrm{\Delta }{V}_{BE}=\frac{kT}{q}?\ln ?(10)$$ΔVBE=qkT?ln(10)

其中：

$k$k：玻爾茲曼常數（1.38×10?23 J/K）

$T$T：絕對溫度（K）

$q$q：電子電荷（1.6×10?1? C）

在25°C時，該值約為60 mV，并具有+0.2 mV/°C的正溫度系數。將此電壓施加于一個固定電阻（例如50kΩ），即可產生一個與溫度成正比的電流。隨后，該電流用于偏置另一個二極管連接的晶體管Q14，其VBE具有–2.2 mV/°C的負溫度系數。通過合理設置電阻分壓比，可以使得兩種溫度效應相互抵消，從而獲得理論溫度漂移為零的基準電壓——通常約為1.235 V。

二、性能指標與選型指南

現代帶隙基準電壓源已實現高度集成化和多樣化，工程師可根據以下關鍵指標進行選型：

ADI公司提供的多款帶隙基準電壓源涵蓋了多種應用場景：

高精度型：如LTC6652（溫度漂移<2ppm/°C，噪聲僅2ppm峰峰值）

低功耗型：如LT1389（靜態電流僅800nA）

小尺寸型：如LT6660（2mm×2mm DFN封裝）

通用型：如LT1460（SOT23封裝，低成本、高性能）

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

三、典型應用與設計建議

1. ADC/DAC參考電壓源
   在高分辨率數據轉換器中，穩定的基準電壓直接影響系統的線性度和精度。推薦使用LTC6652或LT1790等超低漂移型號。

2. 電壓監控電路
   結合比較器使用，如LT6700內置400mV基準，可用于低電壓檢測，適合便攜式設備電源管理。

3. 傳感器接口電路
   在精密測量系統中，帶隙基準提供穩定的偏置點，減少環境溫度變化帶來的誤差。

4. 校準與測試設備
   對于需要長期穩定性的儀器儀表，建議選用具有出廠校準功能的高精度基準源。

四、設計注意事項

• 電源裕量要求低：多數帶隙基準可在電源電壓接近基準電壓時仍正常工作（如僅需100mV裕量）

• 注意負載調整率：避免因負載突變引起輸出波動，必要時增加緩沖放大器

• 去耦電容配置：在VREF引腳附近放置0.1μF陶瓷電容，降低高頻噪聲影響

• PCB布線優化：遠離噪聲源，采用獨立地平面，防止熱漂移干擾

五、總結

帶隙基準電壓源以其出色的溫度穩定性、廣泛的輸出電壓選擇和靈活的封裝形式，在現代精密電子系統中扮演著不可或缺的角色。對于工程師而言，理解其工作原理并根據具體應用需求選擇合適的器件，不僅能提升系統性能，還能簡化設計流程、縮短開發周期。隨著工藝技術的進步，新一代帶隙基準在噪聲、長期穩定性和功耗方面持續優化，正逐步縮小與齊納基準的差距，成為高性價比、高性能的理想選擇。
