在現代分布式供電系統中，中間總線轉換器（IBC）廣泛應用于為負載點（PoL）調節器提供5 V至12 V的中間電壓。傳統IBC通常采用帶大型變壓器的隔離式拓撲結構，并配合輸出電感進行濾波，適用于數據通信、電信及醫療設備等場景。

然而，在許多新型48 V/54 V直接轉換應用中，由于上游電源已具備市電隔離能力，因此對IBC實施電氣隔離并非必要。這為非隔離式IBC的應用提供了空間，不僅降低了成本和尺寸，還提升了效率和設計靈活性。

一、傳統方案的局限性

典型的同步降壓轉換器用于非隔離IBC時，受限于MOSFET的開關損耗，尤其在輸入電壓較高（如48 V）且工作頻率上升的情況下，效率顯著下降。此外，為實現較高的功率密度，需降低開關頻率，從而導致磁性元件體積增大，限制了整體小型化潛力。

二、LTC7821：混合式降壓控制器的新架構

代理銷售ADI旗下全系列IC電子元器件-中芯巨能推薦您使用這款采用創新的開關電容 + 同步降壓混合架構LTC7821，先通過開關電容電路將輸入電壓減半，再由同步降壓級完成最終電壓調節。該方法具有以下優勢：

更高的開關頻率：可在不犧牲效率的前提下提升至傳統方案的3倍，支持更小的磁性元件和輸出濾波器。

軟開關特性：降低MOSFET的開關損耗和EMI，提升系統可靠性。

效率提升：在相同頻率下，效率可提高約3%；而在相同效率條件下，解決方案尺寸最多可縮小50%。

高功率擴展能力：支持多相并聯運行，實現精準均流，避免熱點問題。

如需LTC7821產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

三、關鍵性能參數與保護機制

LTC7821支持10 V至72 V寬輸入范圍（絕對最大值80 V），輸出電流能力取決于外部元件配置。其固定開關頻率可在200 kHz至1.5 MHz之間設定，適用于高功率密度設計。

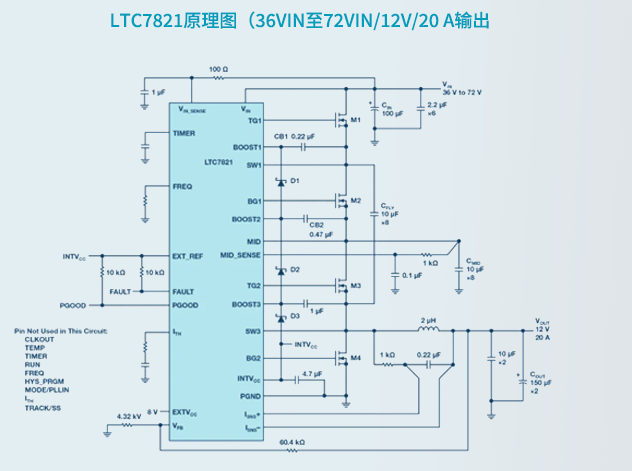

典型應用如48 V輸入轉12 V/20 A輸出，在500 kHz開關頻率下效率可達97%。相比傳統同步降壓方案，LTC7821無需降低頻率即可維持高效能，顯著減少磁性元件體積。

該器件內置多項保護功能，包括：

輸入浪涌電流抑制（通過電容預平衡）

輸出過流保護（使用檢測電阻）

溫度監測與故障響應

可編程重啟時間控制

±1%輸出電壓精度

支持多相操作的時鐘輸出

短路保護與輸出電壓軟啟動

此外，EXTVCC引腳允許使用較低電壓輔助電源供電，進一步優化功耗表現。

四、實際應用驗證與效率對比

圖4展示了三種不同架構在同一應用場景下的效率對比：

• 單級降壓（125 kHz，6 V柵極驅動）：效率略低，但磁性元件較大。

• 單級降壓（200 kHz，9 V柵極驅動）：效率略有提升，但仍受制于高頻損耗。

• LTC7821混合架構（500 kHz，6 V柵極驅動）：在更高頻率下保持相同甚至更優效率，同時磁性元件體積縮小56%，整體解決方案尺寸減少達50%。

這一結果充分體現了LTC7821在高功率密度和高效率之間的優異平衡能力。

五、主控環路與工作原理簡析

LTC7821采用電流模式控制架構，結合逐周期限流機制，確保穩定性和快速動態響應。其核心工作機制如下：

開關電容階段完成VIN/2變換；

后續同步降壓級調節至目標輸出電壓；

MOSFET交替導通，利用CFLY電容在串聯與并聯狀態間切換；

ITH引腳電壓控制峰值電流，實現閉環穩壓；

多相并聯時，可通過外接時鐘信號實現精確均流。

這種控制方式不僅提高了系統的穩定性，也增強了在多模塊并行應用中的適應性。

六、總結與適用場景

LTC7821所代表的混合式降壓架構，突破了傳統IBC在效率與尺寸上的瓶頸。其結合開關電容前端與同步降壓后端的設計理念，實現了更高的功率密度、更低的EMI以及更強的擴展能力。

該方案特別適用于以下領域：

數據中心與服務器供電系統

5G無線基站與光模塊供電

工業自動化與邊緣計算平臺

新興48 V汽車電氣系統

對于追求高性能、高集成度和高可靠性的工程師而言，LTC7821為新一代非隔離IBC提供了一種極具吸引力的技術路徑。
