在便攜式設備與小型電機控制系統中，空間限制與功耗要求日益嚴格。瑞薩電子推出的SLG7MD47671是一款高度集成的H橋電機驅動IC，專為低電壓、電池供電類應用設計，具備高效能、小尺寸和多重保護機制，是相機鏡頭、醫療設備、機器人及智能玩具等場景中理想的電機控制解決方案。瑞薩代理商-中芯巨能為您介紹SLG7MD47671應用優勢及原理圖。

一、核心功能與技術特性

SLG7MD47671采用單芯片集成架構，將四個高壓大電流GPO（通用功率輸出）晶體管與控制邏輯整合于單一器件中，顯著減少了外圍元件數量，簡化了PCB布局復雜度。

該器件主要特性包括：

四通道GPO配置，支持全H橋或雙路有刷直流電機驅動；

每通道最大RMS電流達1.5A，滿足中小型電機負載需求；

支持PH/EN接口模式，實現方向控制與使能管理；

工作電壓范圍寬泛，適用于低至2.7V、高達5.5V的電源系統；

提供低功耗休眠模式，顯著延長電池續航；

集成欠壓鎖定（UVLO）、過流保護（OCP）與熱關斷（TSD），提升系統穩定性與安全性；

符合RoHS與無鹵素標準，環保合規；

封裝形式為緊湊型STQFN-20（3mm x 3mm），適合高密度布板。

二、典型應用場景分析

1. 智能相機與DSLR鏡頭控制

在自動對焦或光圈調節模塊中，SLG7MD47671可直接驅動小型步進電機或直流電機，配合MCU實現精準位置控制，同時其低功耗模式有助于減少待機功耗。

2. 醫療與便攜檢測設備

對于需要精確運動控制的便攜式診斷設備（如血糖儀、注射泵等），該芯片的內置保護機制與高可靠性使其成為理想選擇。

3. 教育機器人與智能玩具

在輕量級機器人平臺中，SLG7MD47671可驅動多個微型馬達，且PH/EN接口便于編程控制，降低開發難度。

4. 自動化測試設備與工業執行器

在小型自動化設備中，該芯片可替代傳統分立式H橋電路，提高集成度并降低成本。

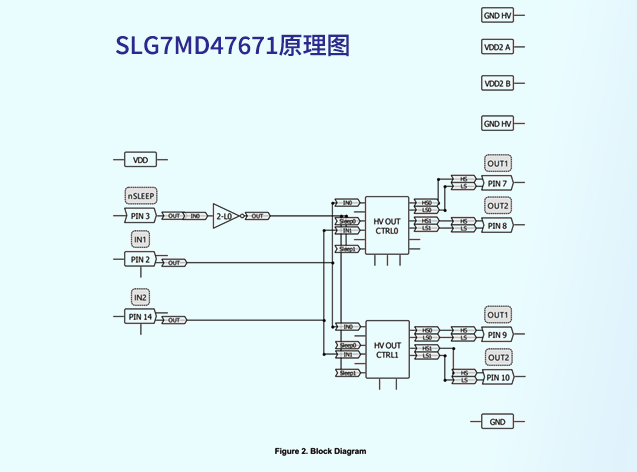

三、SLG7MD47671原理圖

四、硬件設計建議

在使用SLG7MD47671進行電機驅動設計時，建議注意以下幾點：

電源去耦：在VDD引腳附近放置0.1μF陶瓷電容，以抑制高頻噪聲；

散熱處理：雖然芯片具備熱保護功能，但在持續高負載運行時仍建議加裝散熱焊盤或銅區；

輸入信號匹配：PH/EN接口兼容1.8V~5V邏輯電平，可直接連接MCU GPIO；

電流檢測：若需反饋電流信息，可通過外接采樣電阻與ADC配合實現閉環控制；

EMI優化：合理布置PCB走線，縮短功率路徑長度，避免高頻開關噪聲干擾敏感電路。

五、總結

SLG7MD47671憑借其高集成度、寬工作電壓范圍、內建多重保護機制以及緊湊封裝，為低壓電機控制工程師提供了一種高效、可靠的驅動解決方案。無論是消費類電子產品還是工業控制設備，它都能有效應對空間受限與功耗敏感的應用挑戰。

如果你正在尋找一款適合用于小型電機控制的集成驅動芯片，SLG7MD47671是一個值得重點考慮的選項。
