HFA3096產品簡介

HFA3096是超高頻晶體管陣列，采用瑞薩電子互補雙極 UHF-1 工藝制造。每個陣列由位于公共單片基板上的五個電介質隔離晶體管組成。 NPN 晶體管的 f T為 8GHz，而 PNP 晶體管的 f T為 5. 5GHz。兩種類型均表現出低噪聲 (3. 5dB)，使其成為高頻放大器和混頻器應用的理想選擇。 HFA3046和HFA3127均為NPN陣列，而HFA3128則全部為PNP晶體管。 HFA3096 是 NPN-PNP 組合。可以訪問各個晶體管的每個端子，以實現最大的應用靈活性。這些晶體管陣列的單片結構提供了五個晶體管的緊密電氣和熱匹配。瑞薩代理-中芯巨能為您提供HFA3096產品特性、引腳圖及訂購型號。

HFA3096產品特性

NPN 晶體管 (f T )。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 8GHz

NPN 電流增益 (h FE )。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 130

NPN 早期電壓 (V A )。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 50V

PNP 晶體管 (f T )。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 5.5GHz

PNP 電流增益 (h FE )。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 60

PNP 早期電壓 (V A )。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 .20V

1.0GHz 時的噪聲系數 (50Ω)。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 3.5分貝

集電極到集電極泄漏。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 。 .<1pA

晶體管之間完全隔離

引腳與行業標準 3XXX 系列陣列兼容

無鉛（符合 RoHS 標準）

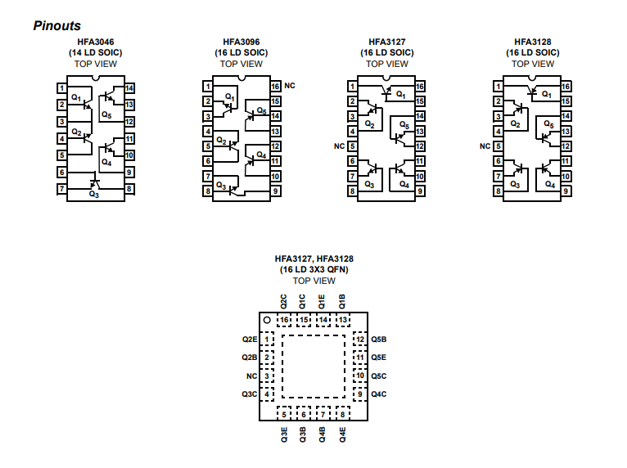

HFA3096引腳圖

HFA3096訂購型號

HFA3096BZ

HFA3096BZ96
