意法半導體推出的IPS2050H和IPS2050H-32是專為驅動電容式、電阻式或感應式負載而設計的雙高側開關IC。這些IC特別適用于一側接地的應用場景，能夠提供高效、可靠的性能。代理銷售意法半導體旗下全系列IC電子元器件-中芯巨能為您IPS2050H和IPS2050H-32技術參數詳解、引腳圖及現貨。

IPS2050H和IPS2050H-32技術參數詳解

極低導通電阻

IPS2050H和IPS2650H-32具有極低的導通電阻（RDS-ON ≤ 50 mΩ），即使在結溫高達125°C的情況下也能保持這一特性。這使得它們非常適合用于穩態工作電流高達2.4 A / 5.6 A的應用。

獨立溫度保護

每個輸出通道都配備了獨立的結溫傳感器，用于防止過熱事件。此外，還設有一個溫度傳感器來監測殼溫。當某個輸出通道因過熱而關閉時，只有在殼溫降至復位溫度以下時，該通道才能重新打開。這種設計確保了設備的安全性和可靠性。

智能過載保護

嵌入式的單通道過載保護電路可以監控輸出電流，并在達到激活閾值時（IPK-X）調節輸出開關的阻抗，以將輸出電流限制在ILIM-X。這種智能調節機制不僅保護了IC本身，也保護了所驅動的負載。此IC提供了兩套不同的激活閾值和限制水平（IPKH-X、ILIMH-X、IPKL-X、ILIML-X），適用于智能驅動容性負載（如燈泡）以及需要初始峰值電流的負載。

診斷功能

IC的診斷基于兩個故障引腳（電流源），每個通道各一個。這些故障引腳會在相關通道發生過載或過熱事件時被激活，從而提供實時的狀態反饋。這種設計有助于系統監控和維護，提高了整體系統的可靠性和可維護性。

全面保護與標準合規

IPS2050H和IPS2050H-32具備多種保護功能，包括欠壓鎖定、VCC過電壓保護、感應負載快速退磁等。此外，它們還具有單通道過載和過溫保護、外殼過溫保護以及接地?cái)嚅_(kāi)保護。這些保護機制確保了IC在各種異常情況下的安全運行。

這些IC經過專門設計，符合IEC 61000-4-2（靜電放電）、IEC 61000-4-4（電快速瞬變脈沖群）和IEC 61000-4-5（浪涌）等國際標準，保證了其在復雜電磁環境中的穩定性和可靠性。

封裝

IPS2050H和IPS2050H-32采用PowerSSO-24封裝，這是一種高效的封裝形式，適合于高功率應用，同時提供了良好的散熱性能。

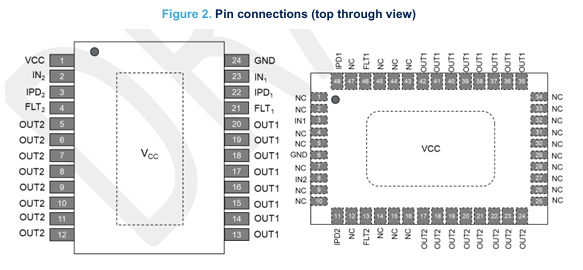

IPS2050H和IPS2050H-32引腳圖

IPS2050H現貨型號

IPS2050H

IPS2050HTR

IPS2050HQ

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

總之，意法半導體的IPS2050H和IPS2050H-32是一款高性能、高可靠性的雙高側開關IC，適用于多種負載驅動應用。通過集成多種保護功能和智能控制機制，這些IC為用戶提供了卓越的性能和安全性。無論是用于汽車電子還是工業自動化領域，IPS2050H和IPS2050H-32都是理想的選擇。
