MAX11008 是ADI亞德諾一款專為蜂窩基站和其他無線基礎設施中的射頻（RF）LDMOS功率放大器設計的控制器。它集成了多種功能，包括高精度電流檢測、溫度監測和自動偏壓調整，確保了LDMOS功放的高效運行和穩定性。代理銷售ADI亞德諾旗下全系列IC電子元器件-中芯巨能為您提供MAX11008：產品特性、應用領域、引腳圖及可選型號。

MAX11008產品特性

MAX11008 提供以下關鍵特性和功能：

高邊電流檢測放大器：內置三個可編程增益（2、10和25倍）的高邊電流檢測放大器，用于精確監控LDMOS漏極電流，支持從20mA到5A的寬廣電流范圍。

溫度監測：包含內部溫度傳感器以測量本地結溫，并支持最多兩個外部連接成二極管的晶體管來監測LDMOS溫度。

模擬信號轉換：采用一個12位逐次逼近寄存器(SAR)模/數轉換器(ADC)，可以處理來自PGA、外部溫度傳感器、內部溫度檢測以及兩個額外輔助輸入端的模擬信號。

自動偏壓調整：結合溫度、AIN和/或漏極采樣值與查找表(LUT)中存儲的數據，能夠自動調整LDMOS偏壓，優化性能。

柵極驅動通道：配備兩個柵極驅動通道，每個通道包含一個12位DAC，用于生成正向柵極電壓，源出高達±2mA的柵極電流，并具有快速箝位至AGND的功能以保護LDMOS。

非易失性存儲：內置4Kb EEPROM，按照256位 x 16位配置存儲LUT和寄存器信息，便于保存偏置參數等重要數據。

通信接口：提供SPI?/MICROWIRE?兼容的四線16MHz接口或I2C兼容的串行接口，適應不同應用場景的需求。

電源管理：工作于+4.75V至+5.25V模擬供電電源和+2.7V至+5.25V數字供電電源，分別具有2mA和3mA的典型工作電流。

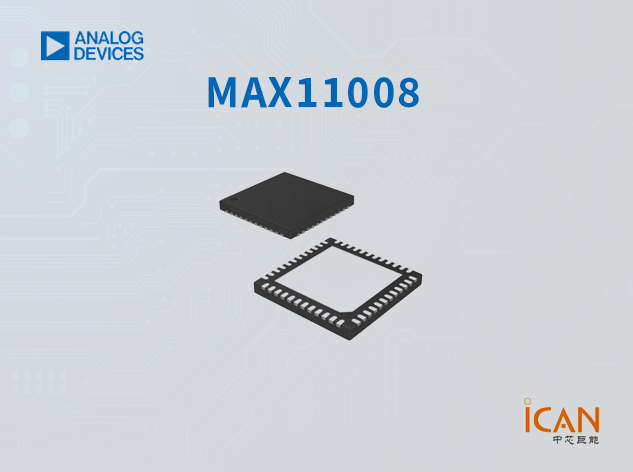

封裝與操作溫度：采用48引腳、7mm x 7mm薄型QFN封裝，可在擴展級溫度范圍(-40°C至+85°C)內穩定工作。

MAX11008應用領域

MAX11008 主要應用于需要精準控制和監測的無線通信設備中，如蜂窩基站、前饋功率放大器、工業過程控制系統、微波無線鏈路和發射機等。

MAX11008可選型號

MAX11008BETM+

MAX11008BETM+T
