MSPM0C1104是德州儀器（TI）最新推出微控制器,屬于其高度集成的超低功耗32位MCU系列。該系列基于增強型Arm Cortex-M0+內核平臺，工作頻率最高可達24MHz，專為需要高性能模擬外設和寬泛工作溫度范圍的應用設計。代理銷售德州儀器（TI）旗下全系列IC電子元器件-中芯巨能為您提供MSPM0C1104技術參數詳解，附引腳圖及原理圖。

MSPM0C1104技術參數詳解

高性能與靈活性的完美結合

MSPM0C110x系列微控制器是德州儀器MSP系列的一部分，具有極高的集成度和低功耗特性。MSPM0C1104支持從-40°C到125°C的工作溫度范圍，并在1.62V至3.6V的電源電壓下運行。這些低成本MCU不僅提供了高達16KB的嵌入式閃存程序存儲器和1KB的SRAM，還集成了精度為-2%至+1.2%的高速片上振蕩器，無需外部晶體，進一步降低了系統復雜性和成本。

豐富的模擬與數字外設

MSPM0C1104內置了一個以VDD作為電壓基準的12位1.5Msps ADC，以及一個可配置的1.4V或2.5V內部ADC電壓基準（VREF）。此外，它還配備了一個集成溫度傳感器和電源監測器，確保系統的穩定性和可靠性。該MCU提供智能數字外設，如一個16位高級計時器、兩個16位通用計時器、一個窗口化看門狗計時器和多種通信外設（包括UART、SPI和I2C），支持LIN、IrDA、DALI等多種協議。

優化的低功耗模式

為了滿足現代電子設備對低功耗的需求，MSPM0C1104提供了多種低功耗模式。RUN模式下的功耗為87μA/MHz，STOP模式下在4MHz時為609μA，在32kHz時為311μA。STANDBY模式下功耗僅為5μA（SRAM處于保持模式），SHUTDOWN模式下更是低至200nA。這種靈活的電源管理模式使得MSPM0C1104非常適合電池供電的便攜式設備。

增強的通信接口與數據完整性

MSPM0C1104配備了增強型通信接口，包括一個支持LIN、IrDA、DALI等協議的UART接口，一個支持FM+ (1Mbps)、SMBus、PMBus的I2C接口，以及一個支持高達12Mbps速度的SPI接口。此外，該MCU還包含一個循環冗余校驗器（CRC-16），用于提高數據傳輸的完整性和可靠性。

靈活的I/O功能與開發支持

MSPM0C1104最多提供18個GPIO，其中包括兩個5V容限開漏IO，極大地提高了I/O的靈活性和適應性。開發支持方面，該MCU支持2引腳串行線調試（SWD），簡化了開發過程。封裝選項豐富，包括20引腳TSSOP (PW)、20引腳VSSOP (DGS)、20引腳WQFN (RUK)、16引腳SOT (DYY)、8引腳SOT (DDF)、8引腳WSON (DSG)和8引腳DSBGA (YCJ)，滿足不同應用場景的需求。

MSPM0C1104應用領域

MSPM0C1104是MSPM0C110x系列的一員，其他成員還包括MSPS003F4（16KB閃存、1KB RAM）、MSPS003F3（8KB閃存、1KB RAM）和MSPM0C1103（8KB閃存、1KB RAM）。這些MCU廣泛應用于電動牙刷、觸控筆、吸塵器、機器人、無人機等消費電子產品中，幫助工程師在不犧牲性能的前提下優化布板空間，降低產品成本和復雜性。

MSPM0C1104原理圖及引腳圖

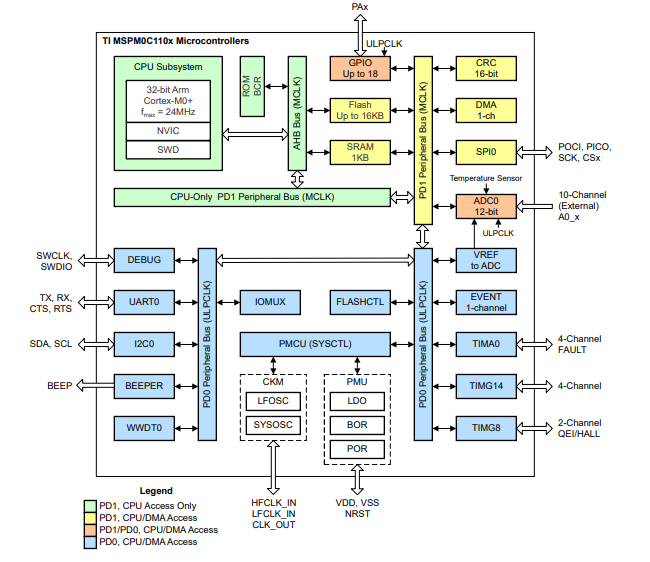

1、MSPM0C1104原理圖

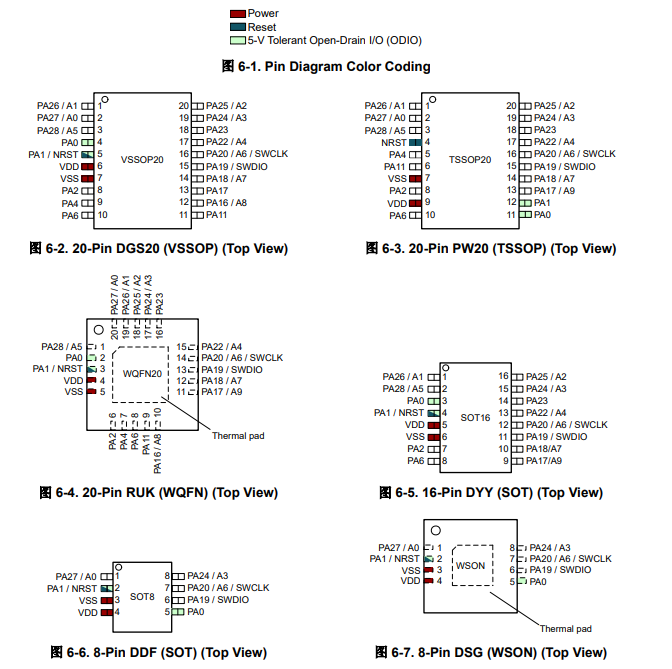

2、MSPM0C1104引腳圖

MSPM0C1104訂購料號

MSPMOC1104SDDFR

MSPMOC1104SDGS20R

MSPMOC1104SDSGR

MSPMOC1104SDYYR

MSPMOC1104SRUKR

MSPS003F4SPW20R

XMSMOC1104S8YCJR
