NCP1203D60R2G 是 ON Semiconductor 公司生產的 PWM 控制器芯片，用于開關電源的設計。它結合了 PWM 控制器和高壓 MOSFET 驅動器，能夠?qū)崿F(xiàn)高效率和穩定性能的開關電源設計。代理銷售onsemi(安森美)旗下全系列IC電子元器件-中芯巨能為您提供NCP1203D60R2G中文介紹及引腳圖。

原廠優勢渠道，一手貨源、不怕比價、承諾原廠原裝正品、一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。24小時采購熱線：133-1083-0171。為終端客戶提供選型指導+樣片測試+數據手冊+技術支持+方案開發等服務。

NCP1203D60R2G中文介紹

1、描述

NCP1203D60R2G 是替代 UC384X 器件的絕佳備選。由于專屬的 SmartMOS 極高電壓技術，該電路使用極少外部部件即可實施完整的離線 AC/DC 適配器、電池充電器和大功率 SMPS。通過以固定的 40 kHz、60 kHz 或 100 kHz 頻率運行的內部結構，該控制器具有高電壓啟動 FET，可確保明確的無損耗啟動序列。其電流模式控制能夠很自然地提供良好的音頻敏感性和按脈沖控制。例如，在輸出功率需求消失，電流設定點降至某個特定值以下時，該集成電路將進入所謂的跳過周期模式，在輕負載下提供卓越能效。因為這發生在用戶可調節的低峰值電流下，所以不會發出噪音。NCP1203D60R2G還包括了有效的保護電路，在輸出超負載條件下會禁用輸出脈沖，同時器件進入安全突發模式，嘗試重啟。一旦故障清除，器件自動恢復。最后，帶有遲滯的高溫關斷有助于工件安全耐用的電源。

2、功能特點

1.高度集成：NCP1203D60R2G 集成了 PWM 控制器和 MOSFET 驅動器功能，簡化了開關電源的設計和布局。

2.寬輸入電壓范圍：器件支持寬范圍的輸入電壓，適用于各種輸入電壓下的開關電源設計。

3.低啟動電流：具有低啟動電流特性，有助于降低系統的靜態功耗。

4.可調節輸出：器件可通過外部元件調節輸出電壓和電流，滿足不同應用的需求。

5.過載保護：具有過載保護功能，能夠保護開關電源系統免受過載和短路等異常情況的影響。

6.內置軟啟動：器件具有內置的軟啟動功能，可以減小系統啟動時的電壓和電流沖擊，提高系統的可靠性。

3、應用領域

1.家用電器：NCP1203D60R2G 可用于家用電器中的開關電源設計，如電視機、電腦顯示器、電源適配器等。

2.工業控制：在工業自動化和控制系統中，器件可以用于各種工業電源的設計，如工控機、PLC 等。

3.通信設備：在通信設備中，NCP1203D60R2G 可用于開關電源的設計，如網絡交換機、路由器、基站等。

4.LED 照明：器件適用于 LED 照明系統的開關電源設計，如 LED 路燈、室內照明等。

5.電動車充電器：在電動車充電器中，NCP1203D60R2G 可以用于設計高效率的開關電源，實現快速充電。

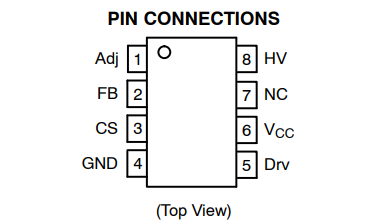

NCP1203D60R2G引腳圖

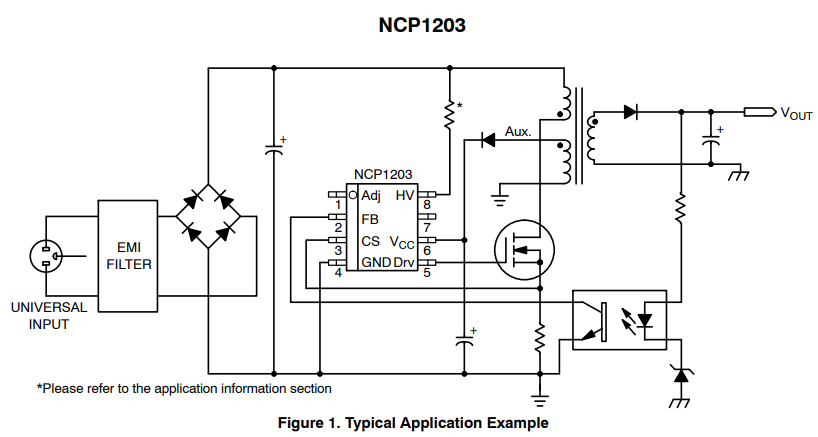

NCP1203D60R2G原理圖

總的來說，NCP1203D60R2G 是一款功能豐富、性能穩定的 PWM 控制器，適用于各種開關電源設計，為工程師提供了可靠的解決方案，提高了系統的效率和穩定性。
