在現代電子設計中，選擇合適的運算放大器（Op Amp）對于實現高性能信號處理至關重要。OPA2182是德州儀器推出的一款高精度斬波穩定運算放大器，具有出色的溫度穩定性、低噪聲和快速響應時間。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將詳細解析OPA2182的關鍵技術參數及提供引腳圖。如需OPA2182產品規格書、樣片測試、采購等需求，請加客服微信：13310830171。

一、OPA2182基本特性與優勢

1. 超低失調電壓與漂移

失調電壓：OPA2182的最大輸入失調電壓為5 μV（典型值），這使得它非常適合需要高精度的測量應用。

漂移：其溫漂僅為0.015 μV/°C（最大值），在整個工作溫度范圍內（-40°C至+125°C）都能保持極高的穩定性。這對于工業自動化、測試設備等應用場景尤為重要。

2. 高共模抑制比（CMRR）和電源抑制比（PSRR）

CMRR：OPA2182的CMRR高達132 dB（最小值），這意味著它可以有效抑制共模干擾信號，確保信號鏈路的純凈度。

PSRR：該器件的PSRR為130 dB（最小值），能夠在電源波動的情況下提供穩定的輸出性能。

3. 寬帶寬與高速響應

增益帶寬積（GBW）：OPA2182的增益帶寬積為2.5 MHz，使其適用于中頻信號處理應用。

壓擺率：其壓擺率為1 V/μs，能夠快速響應階躍輸入，適合于多通道復用系統中的快速信號切換。

二、OPA2182關鍵性能參數

1. 輸入偏置電流

OPA2182的輸入偏置電流非常低，僅為10 pA（典型值），這有助于減少由于偏置電流引起的誤差，特別是在高阻抗輸入電路中。

2. 低噪聲性能

電壓噪聲密度：在1 kHz時，OPA2182的電壓噪聲密度為6 nV/√Hz，這使得它非常適合于需要高信噪比的應用場景，如傳感器信號調理和數據采集系統。

閃爍噪聲（1/f噪聲）：得益于其斬波穩定技術，OPA2182具有平坦的1/f噪聲特性，進一步提升了低頻信號處理的精度。

3. 溫度范圍與環境適應性

工作溫度范圍從-40°C到+125°C，覆蓋了廣泛的工業應用需求。此外，其內置的溫度補償機制確保了在整個溫度范圍內性能的一致性和可靠性。

三、OPA2182特殊功能與設計考量

1. 支持多路復用器（MUX-Friendly）

OPA2182采用了專利設計，去除了傳統的反向并聯二極管結構，從而縮短了多路復用系統的穩定時間。這一特性特別適用于那些需要快速切換輸入通道的應用，如自動測試設備（ATE）和數據采集系統。

2. 內部保護機制

過壓保護：OPA2182具備強大的內部保護機制，能夠承受高達±60 V的過壓情況，而不會損壞芯片或影響性能。

ESD保護：其靜電放電（ESD）保護等級達到4 kV HBM（人體模型），提高了產品的可靠性和耐用性。

3. 供電靈活性

該器件支持單電源（2.7 V至5.5 V）或雙電源（±1.35 V至±2.75 V）供電，適用于多種應用場景，包括便攜式設備和工業控制系統。

四、OPA2182應用案例

1. 精密數據采集系統

在需要高分辨率的數據采集系統中，OPA2182可以作為ADC前端的緩沖器，提供精確的信號調理。其超低的失調電壓和高CMRR確保了數據的準確性。

2. 自動測試設備（ATE）

ATE系統通常需要處理多個通道的快速切換信號。OPA2182的支持多路復用器設計使其成為理想的選擇，能夠顯著縮短信號穩定時間，提高測試效率。

3. 工業控制與監控

在工業環境中，OPA2182的高穩定性和寬溫度范圍使其適用于各種傳感器接口和控制回路，確保長期運行的可靠性。

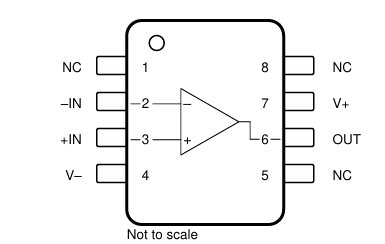

五、OPA2182引腳圖

六、OPA2182采購型號

OPA2182ID

OPA2182IDGKR

OPA2182IDGKT

OPA2182IDR
