TMAG5170是德州儀器一款專為工業和個人電子產品設計的高精度線性3D霍爾效應傳感器。該器件在多種位置傳感系統中提供了靈活性和準確性，具備三個獨立的X、Y和Z軸霍爾傳感器。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將為您詳細解析TMAG5170的技術參數及其在各種應用場景中的優勢。如需TMAG5170產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

TMAG5170的技術參數詳解

高精度信號鏈與集成ADC

TMAG5170的核心在于其高精度信號鏈和集成的12位ADC（模數轉換器），這使得它能夠實現高精度和低漂移的磁場測量，支持高達20 ksps的采樣率。此外，片上溫度傳感器數據可用于系統級漂移補償，確保在寬溫范圍內的一致性能。

這種高精度信號鏈和ADC組合使得TMAG5170能夠在工業自動化、機器人技術和消費電子設備等多種應用中提供可靠的磁場測量。例如，在工業自動化中，精確的位置傳感對于機器人的運動控制至關重要，而TMAG5170的高精度特性使其成為理想選擇。

角度計算引擎與磁增益校正

TMAG5170集成了一個角度計算引擎（CORDIC），可以提供360°全方位的角度位置信息，適用于軸上和離軸角度測量拓撲結構。角度計算使用用戶選擇的兩個磁軸進行，設備還具備磁增益和偏移校正功能，以減輕系統機械誤差源的影響。

這種集成的角度計算引擎大大簡化了角度測量的設計過程，無需額外的復雜算法或硬件。例如，在消費電子產品中，如智能手機和平板電腦，TMAG5170可以用于精確檢測設備的方向和姿態，提升用戶體驗。

靈活的配置與通信接口

TMAG5170可以通過SPI（串行外設接口）進行配置，啟用任何組合的磁軸和溫度測量。多種傳感器轉換方案和SPI讀取幀有助于優化吞吐量和精度。此外，專用的ALERT引腳可以在低功耗喚醒和睡眠模式下作為系統中斷，并且微控制器可以使用該引腳觸發新的傳感器轉換。

SPI通信接口支持高達10 MHz的數據傳輸速率，并具有循環冗余檢查（CRC），以增強數據完整性。這種靈活的配置和強大的通信接口使得TMAG5170在各種應用場景中都能表現出色，無論是工業控制系統還是消費電子產品。

多種診斷功能與低功耗模式

TMAG5170提供了多種診斷功能，用于檢測和報告系統和設備級別的故障。這些診斷功能包括內置溫度傳感器（誤差小于±2°C）、自動喚醒和睡眠模式（僅消耗1.5 μA電流）以及深睡眠模式下的典型電流僅為5 nA。此外，ALERT功能可以啟動傳感器轉換或指示轉換完成。

這些低功耗模式使得TMAG5170非常適合電池供電的應用場景，如便攜式醫療設備和智能家居設備。例如，在便攜式血糖儀中，TMAG5170的低功耗特性可以顯著延長電池壽命，同時保持高精度的測量結果。

廣泛的磁場范圍與溫度適應性

TMAG5170提供兩種不同的訂購選項，支持從±25 mT到±300 mT的廣泛磁場范圍。具體型號如下：

TMAG5170A1：±25, ±50, ±100 mT

TMAG5170A2：±75, ±150, ±300 mT

此外，該器件在整個工作溫度范圍內（–40°C至+150°C）表現一致，適用于各種極端環境條件。無論是寒冷的戶外環境還是高溫的工業廠房，TMAG5170都能保持穩定的性能。

TMAG5170應用案例

TMAG5170廣泛應用于多個領域，包括但不限于：

工業自動化：在工業機器人和自動化系統中，TMAG5170的高精度和可靠性使其成為位置傳感的理想選擇。

消費電子產品：在智能手機、平板電腦和其他便攜式設備中，TMAG5170可以用于精確檢測設備的方向和姿態，提升用戶體驗。

醫療設備：在便攜式醫療設備中，TMAG5170的低功耗特性可以顯著延長電池壽命，同時保持高精度的測量結果。

智能家居：在智能家居設備中，TMAG5170可以用于智能鎖、門窗傳感器等設備的位置檢測，提升家居安全性。

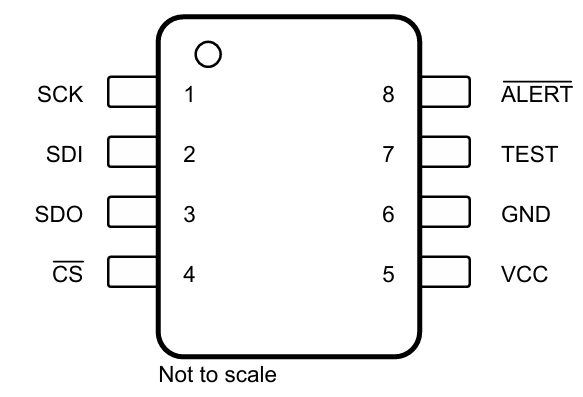

TMAG5170引腳圖

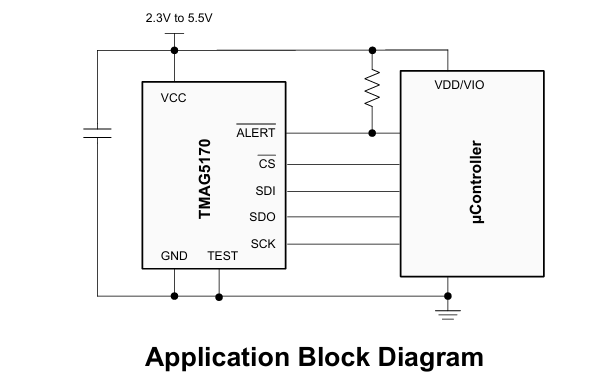

TMAG5170原理圖

TMAG5170訂購型號

TMAG5170A1QDGKR

TMAG5170A2QDGKR

TMAG5170A1QDGKT

TMAG5170A2QDGKT

結語

TMAG5170是一款高性能的3D霍爾效應傳感器，憑借其高精度、低功耗和靈活的配置選項，滿足了多種應用場景對位置傳感的需求。其集成的角度計算引擎、多樣的診斷功能和廣泛的磁場范圍使其成為工程師的首選。未來，隨著更多應用場景的拓展，TMAG5170將繼續為各行業的創新和發展提供有力支持。如果你正在尋找一款適用于工業自動化或消費電子產品的高精度位置傳感器，TMAG5170無疑是一個值得信賴的選擇。無論是在工業控制、醫療設備還是智能家居領域，TMAG5170都將發揮重要作用，為用戶提供高效、可靠的解決方案。
