隨著移動設備的快速充電需求不斷增加，高效的電源控制器變得尤為重要。iW1780H是瑞薩一款高性能AC/DC RapidCharge? 電源控制器，與瑞薩電子的iW636次級側IC配合使用，提供了簡單、低成本且高效率的解決方案，支持Qualcomm Quick Charge 3.0和2.0協議。瑞薩代理-中芯巨能將詳細介紹iW1780H的產品特性、工作原理及應用領域。

iW1780H產品特性

高效快速充電

支持Qualcomm Quick Charge 3.0和2.0協議：iW1780H能夠支持最新的快速充電協議，確保為各種移動設備提供快速、可靠的充電。

專有的二級到初級數字通信：通過單個光耦合器接收來自iW636次級側控制器的所有快速充電命令，減少BOM成本并顯著簡化設計。

內置解碼器：集成了解碼器，進一步減少了外部組件的數量，簡化了電路設計。

低功耗與高效率

空載功耗低<10mW：在空載條件下，iW1780H的功耗低于10mW，符合嚴格的能效標準。

效率高達90%：iW1780H具有極高的轉換效率，最高可達90%，確保了電源轉換過程中的低損耗和高可靠性。

全面的保護功能

輸出過壓保護：防止輸出電壓過高導致損壞。

過流保護：在過流情況下自動切斷電源，保護系統安全。

SmartDefender? 智能打嗝技術：通過將短路期間的平均功率降低至少50%，幫助解決充電器電纜和連接器中的軟短路問題，防止過熱積聚和損壞。

輸出范圍

3.6V 至 12V：支持廣泛的輸出電壓范圍，滿足不同設備的需求。

1A 至 3A：支持不同的輸出電流，確保靈活的充電配置。

iW1780H

工作原理

快速充電協議支持

iW1780H與iW636次級側IC配對使用，支持Qualcomm Quick Charge 3.0和2.0協議。iW636接收來自移動設備的快速充電請求，并通過單個光耦合器將這些信息傳遞給iW1780H。iW1780H根據接收到的信息調整輸出電壓和電流，確保快速、平穩的電壓轉換。

低功耗設計

iW1780H采用了先進的節能技術，在空載條件下的功耗低于10mW。這不僅提高了整體效率，還符合嚴格的能效標準，使得iW1780H適用于各種高效能要求的應用。

保護功能

iW1780H集成了多種保護功能，包括輸出過壓保護、過流保護和SmartDefender?智能打嗝技術。這些保護功能確保了系統的可靠性和安全性，即使在極端工作條件下也能正常運行。

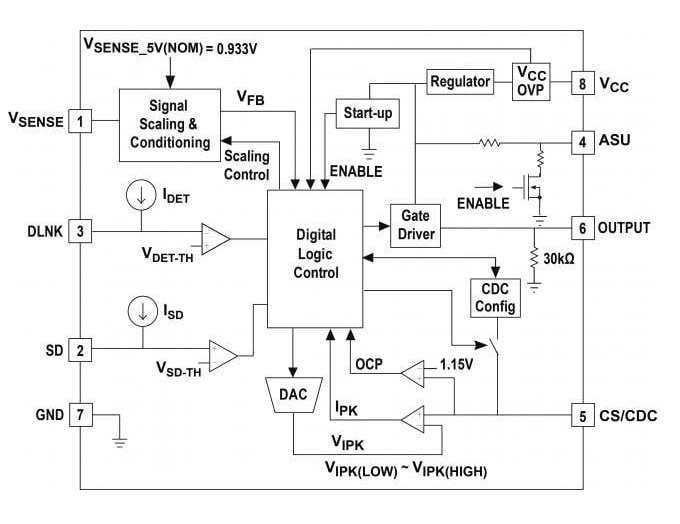

iW1780H功能框圖

iW1780H應用領域

智能手機：iW1780H是支持Qualcomm Quick Charge 3.0或2.0協議的智能手機電源適配器的理想選擇。

平板電腦：適用于平板電腦的快速充電適配器，提供高效、可靠的電源轉換。

其他便攜式設備：適用于各種需要快速充電的便攜式設備，如智能手表、藍牙耳機等。

iW1780H可選型號

iW1780H系列提供了多種型號，以滿足不同應用的需求：

iW1780H-21

iW1780H-27

iW1780H-28

中芯巨能現貨供應瑞薩電子iW1780H系列，一片起訂、最快2小時發貨，為制造企業提供技術支持+樣品測試，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

總結

iW1780H是一款高性能AC/DC RapidCharge? 電源控制器，與瑞薩電子的iW636次級側IC配合使用，提供了簡單、低成本且高效率的解決方案，支持Qualcomm Quick Charge 3.0和2.0協議。通過其獨特的特性，如專有的二級到初級數字通信、低功耗設計和全面的保護功能，iW1780H為設計人員提供了靈活而強大的解決方案。無論是智能手機、平板電腦還是其他便攜式設備的快速充電適配器，iW1780H都能提供高效、可靠的電源轉換。
