瑞薩電子推出高精度轉矩控制解決方案

來源：Renesas代理商| 發布日期：2023-10-26 12:00:01 瀏覽量：

隨著科技的不斷進步和全球制造業的競爭加劇，越來越多的企業開始投資和采用自動化技術，以提高生產效率、降低成本、改善產品質量并確保過程安全。而為協同工作完成復雜任務，確保高質量的生產結果。工業自動化設備對精度控制要求非常高，如螺絲擰緊機和扭矩測試儀工作時，需要在測量扭矩的同時控制電機旋轉，這個過程需要高精度的扭矩測量。

為了滿足這一需求，瑞薩電子推出了一種高精度轉矩控制解決方案。該解決方案使用了一種配備高精度模擬前端的微控制器RX23E-A，將扭矩測量信號輸入到電機中，并進行反饋控制。這一解決方案不僅實現了高分辨率的轉矩控制，而且配置也相當簡單。

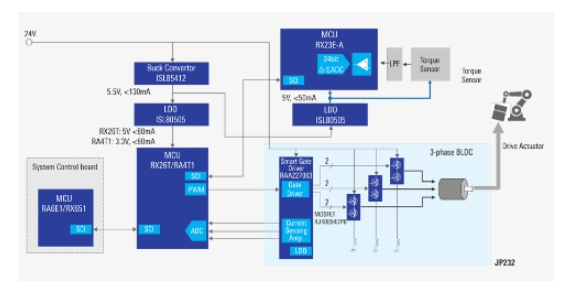

瑞薩電子推出高精度轉矩控制解決方案原理圖

瑞薩電子推出高精度轉矩控制解決方案原理圖

該解決方案使用了多種主要器件。RAA227063是用于無刷直流（BLDC）電機應用的智能柵極驅動IC，集成了三個半橋智能柵極驅動器，能夠驅動多達三個N溝道MOSFET橋，支持4.5V至60V的橋電壓。該驅動器具有高速響應、低功耗和高集成度的特點，可提供高效、可靠的電機控制。

此外，解決方案還使用了一款高精度的扭矩傳感器，用于準確測量電機輸出的扭矩。這款傳感器具有高分辨率、低漂移和低噪聲的特點，能夠提供可靠的扭矩測量結果。

通過將高精度模擬前端、智能柵極驅動器和扭矩傳感器結合在一起，該解決方案能夠?qū)崿F(xiàn)精確的轉矩控制，確保電機按照預定的扭矩輸出工作。同時，該解決方案還具有高效能耗、簡單配置和可靠性高的優點，適用于各種工業自動化應用。

瑞薩電子將繼續致力于開發和推廣高精度轉矩控制解決方案，以滿足不斷增長的工業自動化需求，并為客戶提供更好的產品和服務。
