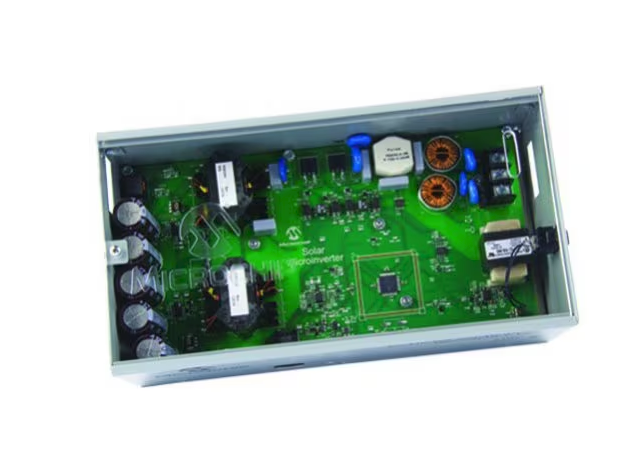

Microchip 的并網太陽能微型逆變器參考設計展示了并網太陽能微型逆變器系統中 SMPS dsPIC? 數字信號控制器的靈活性和強大功能。該參考設計的最大輸出功率為 215 瓦，并確保對 20V 至 45V DC 之間的光伏電池板電壓進行最大功率點跟蹤。通過實施具有零電壓開關 (ZVS) 的新型交錯式有源鉗位反激式拓撲，實現了高效率。Microchip品牌代理為您提供Microchip并網太陽能微型逆變器參考設計特點和Microchip并網太陽能微型逆變器參考設計物料清單。
該參考設計是使用 Microchip 的單個 dsPIC33F“GS”數字電源 DSC 實現的，該 DSC 提供電源轉換的全數字控制以及所有系統管理功能。如本參考設計所示，dsPIC33F“GS”器件使設計人員能夠使用先進的開關技術/拓撲輕松且經濟高效地開發產品，從而降低開關損耗并提高整體系統效率。
Microchip并網太陽能微型逆變器參考設計特點：
高效率：94.5% @ 標稱條件（230Vac 系統）
最大功率點跟蹤：99.5%
全數字化控制
低輸出功率時的突發模式操作
低光伏板電壓時輸出功率降額
各種電流電壓故障保護
系統孤島檢測電網故障
1、dsPIC33FJ06GS001：40 MIPS、6KB 閃存、256B RAM、18 引腳、數字電源 SMPS、快速 ADC、DAC
2、dsPIC33FJ06GS101A ： 40 MIPS、6KB 閃存、256B RAM、18 引腳、數字電源 SMPS、快速 ADC
3、dsPIC33FJ06GS101 ：40 MIPS、6KB 閃存、256B RAM、18 引腳、數字電源 SMPS、快速 ADC
4、dsPIC33FJ06GS102 ：40 MIPS、6KB 閃存、256B RAM、28 引腳、數字電源 SMPS、快速 ADC
5、dsPIC33FJ06GS102A ：40 MIPS、6KB 閃存、256B RAM、28 引腳、數字電源 SMPS、快速 ADC
6、dsPIC33FJ06GS202 ： 40 MIPS、6KB 閃存、1KB RAM、28 引腳、數字電源 SMPS、快速 ADC、DAC
7、dsPIC33FJ06GS202A ：40 MIPS、6KB 閃存、1KB RAM、28 引腳、數字電源 SMPS、快速 ADC、DAC
8、MCP16301 ：30V 異步降壓穩壓器
9、MCP1700 ：低靜態電流 LDO
10、MCP6022 ：10MHz 雙路精密運算放大器
11、MCP14E4 ：具有使能引腳的雙 4.5A MOSFET 柵極驅動器
12、MCP9700A ：溫度電壓轉換器，溫度傳感器，溫度測量，傳感器，熱敏電阻
