隨著電力電子技術的不斷發展，數字脈沖寬度調制（DPWM）作為一種重要的控制技術在各種電力電子系統中得到了廣泛應用。電子元器件現貨供應商-中芯巨能將為您介紹DPWM的原理及其在仿真分析中的應用。

DPWM原理介紹

DPWM是一種通過數字方式生成脈沖信號來控制功率電子開關的技術。它通過調節脈沖的寬度來控制開關管的導通時間，從而實現對輸出電壓或電流的精確控制。其核心原理是利用數字控制器生成高頻脈沖信號，然后經過濾波器進行濾波，最終得到所需的模擬控制信號。

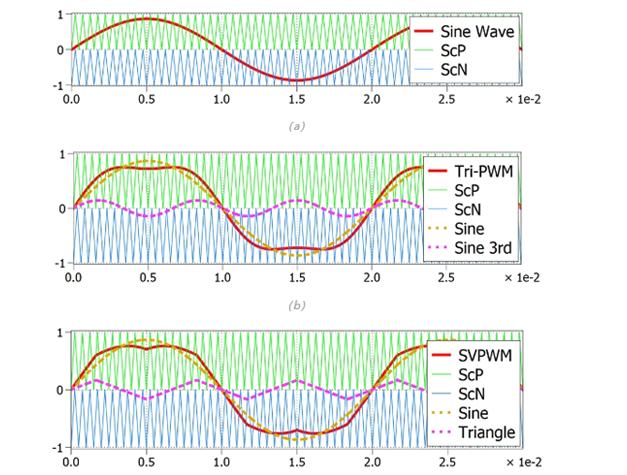

             圖1. (a)SPWM,(b)三次諧波注入PWM,(c)SVPWM

DPWM的工作原理可以簡要概括為以下幾個步驟：

1.參考信號生成：首先，需要生成一個參考信號，通常是由控制系統中的PID控制器產生的。這個參考信號表示了系統期望的輸出電壓或電流值。

2.誤差計算：將參考信號與實際輸出信號（通常是通過采樣和測量獲得）進行比較，計算誤差信號。誤差信號表示了實際輸出與期望輸出之間的差異。

3.DPWM生成：根據誤差信號，利用DPWM算法生成相應的脈沖信號。DPWM算法通常包括基于比較器的脈沖寬度調制技術，如三角波調制、正弦波調制等。這些算法可以根據誤差信號的大小和方向，動態調節脈沖信號的寬度。

4.濾波處理：將DPWM生成的脈沖信號經過濾波器進行濾波，去除高頻成分，得到平滑的模擬控制信號。

5.驅動開關管：最后，將濾波后的控制信號輸入到功率電子開關管的驅動電路中，控制開關管的導通時間，實現對輸出電壓或電流的精確調節。

DPWM仿真分析

DPWM的仿真分析是設計和優化電力電子系統的重要工作之一。通過仿真分析，可以在實際硬件制造之前對系統的性能進行評估和驗證，從而節省時間和成本，并優化系統的設計參數。

在進行DPWM仿真分析時，通常需要考慮以下幾個方面：

1.控制算法的設計：首先需要設計合適的DPWM控制算法，包括誤差計算、脈沖生成以及濾波處理等步驟。控制算法的設計直接影響到系統的性能和穩定性，因此需要仔細考慮和優化。

2.系統建模：將電力電子系統建立數學模型，包括開關管、電感、電容等元件的動態特性以及控制系統的反饋回路。可以利用模擬仿真軟件如MATLAB/Simulink、PSIM等進行建模和仿真分析。

3.參數調節與優化：通過仿真分析，可以對系統的參數進行調節和優化，以滿足設計要求。比如調節控制器的參數，優化開關管的工作狀態，改善系統的動態響應和穩定性。

4.性能評估：最后，通過仿真分析評估系統的性能，包括輸出電壓/電流的穩定性、動態響應速度、功率損耗等指標。根據評估結果，可以對系統進行進一步改進和優化。

DPWM作為一種重要的電力電子控制技術，在各種應用場景中發揮著重要作用。通過深入理解DPWM的原理，并運用仿真分析工具對系統進行建模和優化，可以提高系統的性能和穩定性，加快產品的開發周期，降低成本，促進電力電子技術的發展與應用。
