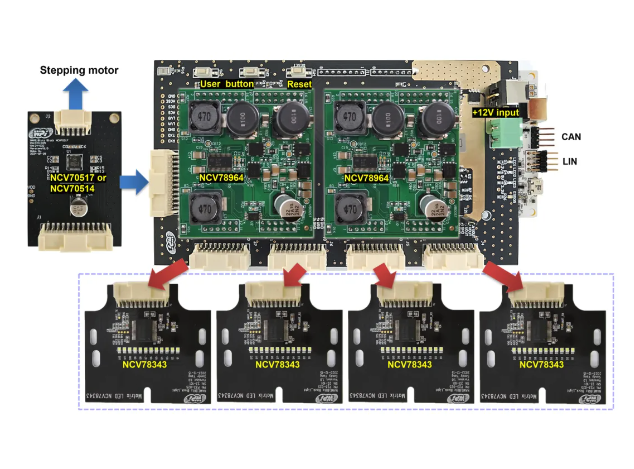

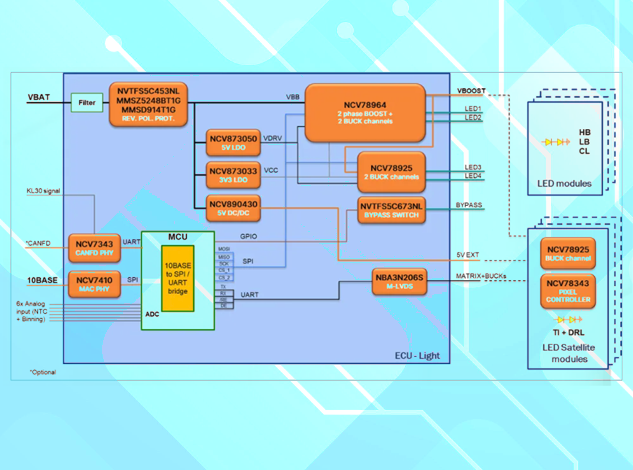

在不久前落幕的PCIM Asia展覽會上，大聯大世平集團推出了由安森美技術支持的高性能汽車矩陣大燈方案。該方案采用安森美最新一代Boost-Buck大燈LED驅動器IC NCV78964，能夠提供兩路最高達60V/1.6A的Buck輸出，適用于驅動LED燈串并支持PWM調光功能。在自適應遠光燈矩陣/像素?zé)艚M中，Boost-Buck技術作為穩定的電壓源和電流源，確保了快速的開關切換，展現了優異的性能。

靈活的LED驅動方案

該方案由于具備SPI可編程能力，因而具有極高的靈活性，可以擴展設計以使用更多的LED串。此外，可替換的LED驅動器模組化設計為應用部署提供了靈活的選擇，例如當單個照明模塊要求超過兩個LED通道時，可以通過組合使用多顆NCV78964或NCV78763器件來完成，從而顯著加快設計周期并降低工程間接成本。

高效的LED燈珠控制

LED燈珠的控制采用了安森美的像素驅動控制器NCV78343芯片，專門針對汽車動態照明應用尤其是高電流LED設計。每片NCV78343能夠?qū)崿F(xiàn)1-12個燈珠的獨立亮滅與PWM調光控制，多片NCV78343可以組合起來實現更多燈珠的獨立控制，并且具備開路、短路與過壓診斷保護等功能。

精確的電機驅動控制

矩陣大燈的電機驅動由安森美的NCV70517負責，這款微步進電機驅動器通過I/O引腳和SPI接口與外部微控制器連接，采用專有的PWM算法進行可靠的電流控制，符合汽車電壓要求，并具備安全監測功能，如檢測到電氣錯誤、欠壓或結溫升高時，芯片會發出警示。

滿足功能安全標準

作為一款先進的汽車矩陣大燈LED模組，該方案滿足了汽車行業的最高功能安全標準ASIL-D。NCV78964采用了雙相升壓技術，不僅提高了能源利用效率，還有效降低了電磁干擾（EMI）與電池端電流紋波，使得車輛在運行過程中更加節能且安靜。靈活的E/E參考設計方案允許制造商根據自身需求進行定制，確保了產品能夠更好地融入各種車型的設計之中，從而大大增強合資及外資汽車品牌的競爭力。

低功耗與功能安全

此外，該方案在大燈ECU功能安全與低功耗需求方面也有完整的設計考慮。其中采用的NCV68261是安森美的一款帶高邊驅動的理想二級管控制器，除了提供電池過壓、逆電壓與逆電流等完善的大燈ECU保護功能外，還可以關閉LED驅動IC以及燈珠控制IC的電源，以滿足低功耗需求。

綜上所述，安森美推出的這一高性能汽車矩陣大燈方案不僅在技術上具有前瞻性，而且充分考慮到了實際應用中的各種需求，為汽車照明系統提供了可靠且高效的解決方案。如需安森美產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
