瑞芯微電子股份有限公司（簡稱“瑞芯微”）全新的入門級工業處理器RK3506J。這款處理器面向人機界面（HMI）、可編程邏輯控制器（PLC）以及網關等產品方向，并與國內知名工業網關廠商飛凌嵌入式合作，推出了首款搭載RK3506J的工業核心板FET3506J-S。

RK3506J技術亮點

1. 豐富的工業專屬設計接口

RK3506J采用了3核Cortex-A7加單核Cortex-M0架構的CPU，并配備了瑞芯微專為工業應用定制的SDK。該處理器擁有多種工業網關所需的接口，包括雙百兆以太網口、2路CAN FD接口、DSMC并行通信總線（支持高效擴展FPGA）、6路UART口、12路PWM口、3路SPI等。

瑞芯微對RK3506J的IO設計進行了全面升級，實現了矩陣配置機制和IOMUX靈活分配。PWM接口具備高速信號脈沖計數（HSC）、雙向計數器和波形發生器功能。RS485接口支持自動收發及讀寫方向快速切換，以太網接口支持IEEE1588協議，F(xiàn)lexbus接口則可以擴展接入高速ADC及DAC，采樣速率可達100MSPS。

特別值得一提的是，RK3506J深度優化了DSMC接口能力，特別是在與FPGA對接時的帶寬吞吐率。寫延時小于75ns，讀延時小于260ns，在16線工作條件下，帶寬讀寫吞吐率均可超過400MB/s。

2. 低延時、高實時性

RK3506J支持AMP多核異構架構，一顆芯片可以支持Linux、RTOS和Bare-metal等多種系統的靈活組合。例如，2xCortex-A7 Linux + 1xCortex-A7 RTOS + Cortex-M0 HAL或3xCortex-A7 RTOS + Cortex-M0 HAL等組合。系統具備微秒級中斷響應延遲（<5us），采用標準RPMsg核間通信機制。

瑞芯微提供了針對Linux系統的Preempt-RT或Xenomai實時補丁。在stress-ng加負載測試條件下，系統調度實時性可以做到延時60+us。

基于EtherCAT IgH 和CODESYS協議的系統級優化，通過以太網連接多個伺服驅動器從站精準控制伺服電機?？刂浦芷跒?毫秒時，抖動延時約為90us，即實測延時抖動性能達到10%以內，支持8軸總線控制。

3. 輕量級UI框架適配，實現秒速開機

RK3506J SDK原生支持LVGL輕量級UI框架，并結合芯片內部2D硬件加速讓LVGL運行更加流暢。該框架具有<50KB RAM輕量級運行條件，包含30+組件，支持Freetype字體，跨平臺支持等優點。從硬件上電到引導程序加載及內核加載，再到UI顯示，全鏈路啟動優化，不到2.5秒即可實現完全開機。

4. 低功耗，續航更長

在滿負載運行條件下（CPU超頻1.6GHz，DDR 800MHz），RK3506J的SOC功耗不足650mW，常溫下溫升小于17°，確保了長時間穩定運行。

5. 多系統支持，應用場景廣泛

RK3506J發布的SDK支持Linux Kernel 6.1，提供基于Buildroot、Yocto系統的支持。同時支持AMP多核異構系統，并在瑞芯微平臺多核架構上首次實現了RTOS SMP模式，加入了多核調度的支持。

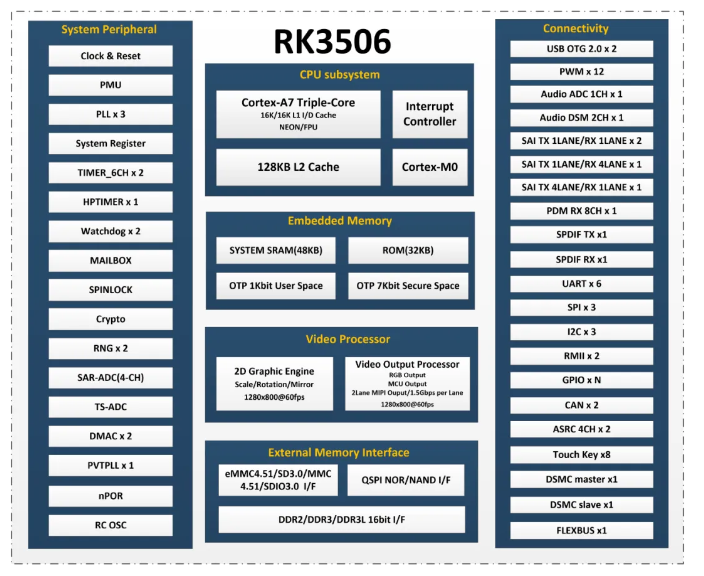

RK3506J系統框圖

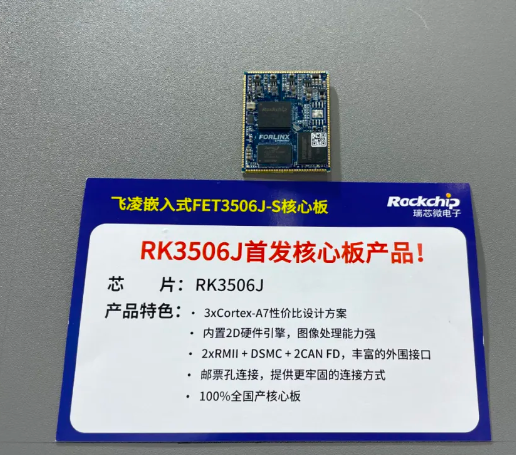

飛凌嵌入式核心板FET3506J-S

搭載RK3506J的飛凌嵌入式核心板FET3506J-S在展會上首次亮相，備受關注。該核心板內置2D硬件引擎，圖像處理能力強；具有豐富的工業外圍接口，滿足多場景應用需求。

結論

瑞芯微推出的RK3506J處理器憑借其豐富的工業接口、低延時高實時性、輕量級UI框架支持、低功耗和多系統支持等優勢，成為HMI、PLC及網關應用的理想選擇。此次發布的FET3506J-S核心板更是進一步展示了瑞芯微在工業領域的技術實力和市場競爭力。如需RK3506J產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
