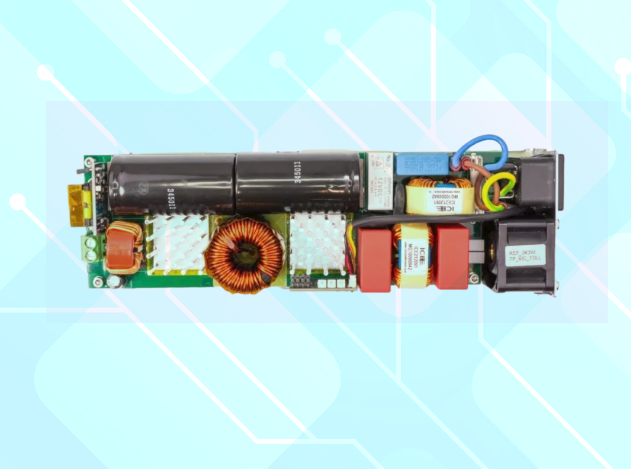

英飛凌科技近日發布了一款全新的3300W無橋圖騰柱PFC（功率因數校正）參考設計——REF_3K3W_TP_SIC_TOLL。這款參考設計集成了英飛凌的高性能功率半導體、驅動器和微控制器，專為高端應用而設計，這些應用對效率和功率密度有著極高的要求。

產品概述

REF_3K3W_TP_SIC_TOLL采用創新的無橋圖騰柱拓?fù)浣Y(jié)構，顯著減少了元件數量，并通過優化PFC電感器和功率開關的使用，實現了高功率密度，同時保持了較低的系統成本。這種設計不僅簡化了電路布局，還提升了整體系統的可靠性和性能。

關鍵器件

1EDB8275F 和 1EDB9275F：EiceDRIVER?單通道隔離柵極驅動器。

BAT 165 E6327：肖特基二極管。

ICE5QSAG：CoolSET?準諧振控制器。

IMT65R048M1H：650V CoolSiC? MOSFET，采用TOLL封裝。

IPT60R022S7：CoolMOS? S7超結MOSFET。

IPU95R3K7P7：CoolMOS? P7系列MOSFET。

XMC1402-Q040X0064 AA：基于ARM? Cortex-M0?的XMC? 32位微控制器。

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

產品特點

基于碳化硅的圖騰柱PFC：利用CoolSiC?和CoolMOS?技術，實現最高效率。

高功率密度SMD設計：緊湊的外形設計，適合空間受限的應用。

數字控制：由XMC1402微控制器實現全數字控制，確保系統的穩定性和靈活性。

應用價值

完整的解決方案：提供從半導體到驅動器和微控制器的一站式解決方案。

高效率：在1650瓦、50%負載條件下，峰值效率高達98.9%。

緊湊型設計：功率密度達到80W/in3，外形尺寸為1U。

減少元件數量：簡化電路設計，降低制造成本。

競爭優勢

高效能：REF_3K3W_TP_SIC_TOLL的峰值效率高達98.9%，適用于高功率密度的應用。

緊湊外形：采用TOLL封裝的CoolSiC? MOSFET 650V G1和600V CoolMOS? MOSFET，結合CoolSiC?和CoolMOS?技術，實現高性能和緊湊設計。

全數字控制：通過XMC? 1000系列微控制器實現全數字控制，不僅在穩態條件下表現出色，還能滿足電源線干擾和掉電保持時間的要求。

應用領域

電信基礎設施：適用于交流-直流功率轉換，提高能源效率。

電池充電器：適用于各種類型的電池充電器，包括電動汽車充電站。

電動汽車充電：支持快速充電站的高功率需求。

功率轉換：適用于需要高效率和高功率密度的工業和消費電子應用。

服務器電源：為數據中心和服務器提供高效可靠的電源解決方案。

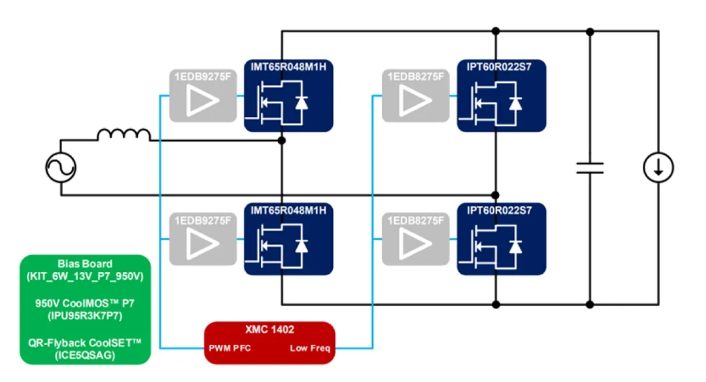

框圖

總之，英飛凌的REF_3K3W_TP_SIC_TOLL參考設計憑借其卓越的效率、緊湊的設計和高度集成的解決方案，為高端應用提供了強大的技術支持。無論是電信基礎設施、電動汽車充電還是服務器電源，該設計都能滿足最苛刻的應用需求。
