什么是共模與差模

電壓和電流的變化通過導線傳輸時呈現兩種形態，即“共模”和“差模”。在任何涉及電力或信號傳輸?shù)脑O(shè)備中，至少有兩根導線用于往返傳輸。此外，通常存在第三導體——地線。根據電流流動的方式，我們可以區分出：

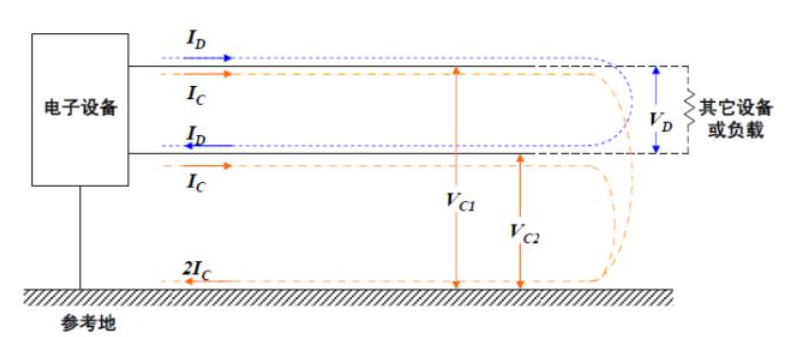

共模：如圖一黃色回路所示，電流使用兩根導線作為去路，而地線作為返回路徑。

差模：如圖一藍色回路所示，電流分別通過兩根導線進行往返傳輸。

圖一

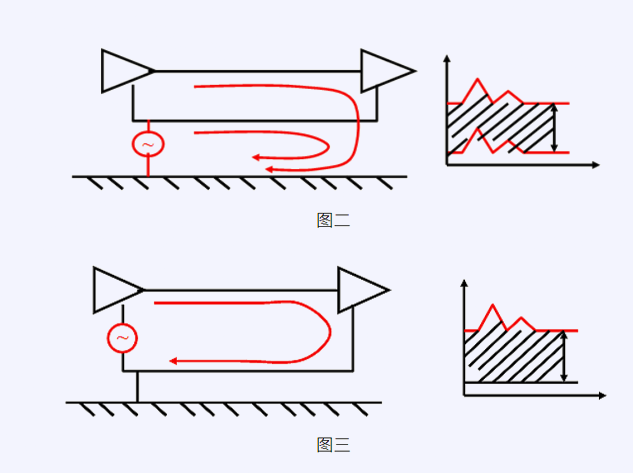

共模與差模干擾

共模干擾發生在導線與地（或機殼）之間，屬于非對稱性干擾，指的是任何載流導體與參考地之間的不希望有的電位差。共模干擾的特點是幅度較大、頻率較高，并且可以通過導線產生輻射，因此其造成的干擾相對較為嚴重。

差模干擾則是在兩根導線之間傳輸?shù)膶?duì)稱性干擾，定義為任何兩個載流導體之間的不希望有的電位差。差模干擾的幅度較小、頻率較低，因此其干擾影響相對較小。

共模與差模間的轉換

共模干擾的電流雖然大小不一定相等，但方向（相位）相同。大多數電氣設備對外產生的干擾以及外部對設備的干擾以共模形式為主。然而，如果共模干擾轉變?yōu)椴钅８蓴_，問題就會變得嚴重，因?yàn)橛杏玫男盘?hào)通常是差模信號。

相比之下，差模干擾的電流大小相等且方向（相位）相反。由于布線中的分布電容和電感、信號走線阻抗不連續，或者信號回流路徑經過了意外的通路等因素，差模電流可能會轉換成共模電流。

共模與差模干擾的產生原因

共模干擾的來源包括但不限于：

來自電網的串入共模干擾電壓。

輻射干擾，例如雷電、設備電弧、附近電臺或大功率輻射源在信號線上感應出的共模干擾。

接地電壓差異導致的地線－零線回路面積與地線－火線回路面積不同，造成電流大小不一致。

設備內部線路對電源線造成的共模干擾。

差模干擾的產生通常直接注入同一電源線路中，比如在同一電路中工作的電機、開關電源、可控硅等元件在電源線上產生的干擾就是差模干擾。

了解共模和差模的概念及其相互轉換機制對于設計有效的電磁兼容（EMC）策略至關重要，可以幫助工程師們更好地處理電子系統中的噪聲問題，確保系統的穩定性和可靠性。
