在現代電子設備中，各種芯片、傳感器和模塊之間需要頻繁地交換信息。而UART（Universal Asynchronous Receiver/Transmitter，通用異步收發傳輸器）通信協議，就像是一種“語言”，幫助這些設備高效、可靠地進行“對話”。今天，我們就來聊聊UART的工作原理和應用場景，讓你輕松理解這一重要的通信技術。

什么是UART？

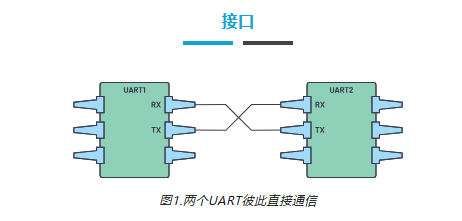

UART是一種常見的串行通信協議，主要用于兩個設備之間的數據傳輸。它的特點是簡單、靈活，且不需要時鐘信號同步（因此稱為“異步”）。UART通信只需要兩根信號線：一根用于發送數據（TX），另一根用于接收數據（RX）。這種簡潔的設計使得UART成為許多嵌入式系統和電子設備中的首選通信方式。

UART如何工作？

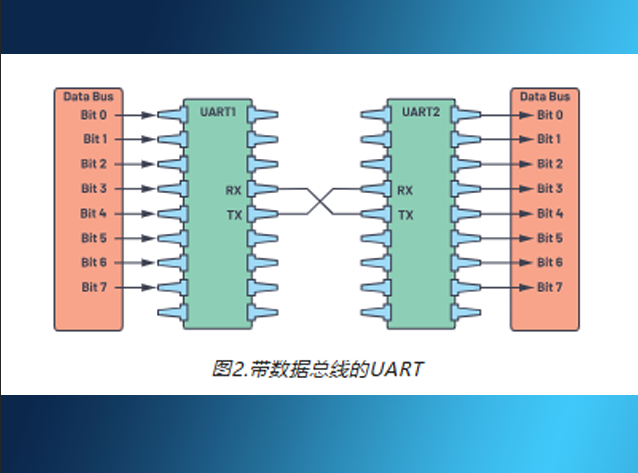

UART通信的核心是將數據分解成一個個比特（bit），然后通過TX線逐位發送，接收端通過RX線逐位接收。為了確保數據的正確傳輸，UART協議規定了以下幾個關鍵點：

波特率（Baud Rate）

波特率是指每秒傳輸的比特數。發送端和接收端必須使用相同的波特率，否則會導致數據解析錯誤。常見的波特率有9600、115200等。

數據幀格式

每個數據幀由以下幾部分組成：

起始位：標志數據幀的開始，通常是一個低電平信號。

數據位：實際傳輸的數據，通常是5到9位。

校驗位（可選）：用于檢測數據傳輸過程中是否出錯。

停止位：標志數據幀的結束，通常是一個高電平信號。

異步傳輸

UART通信不需要時鐘信號同步，而是通過起始位和停止位來界定每個數據幀。這種方式簡單且節省硬件資源，但需要雙方設備事先約定好波特率。

UART的應用場景

UART因其簡單性和可靠性，被廣泛應用于各種電子設備和系統中。以下是一些常見的應用場景：

嵌入式系統

在單片機、傳感器、模塊等嵌入式設備中，UART常用于設備之間的數據傳輸。例如，溫度傳感器通過UART將數據發送給主控芯片。

調試與編程

許多開發板使用UART接口與電腦通信，方便開發者調試程序或上傳代碼。

工業控制

在工業自動化領域，UART被用于PLC（可編程邏輯控制器）與傳感器、執行器之間的通信。

消費電子

例如，藍牙模塊、GPS模塊等設備通常通過UART與主控設備通信。

UART的優缺點

優點：

簡單易用，硬件實現成本低。

只需要兩根信號線，節省硬件資源。

支持長距離傳輸（通過RS-232或RS-485標準）。

缺點：

傳輸速率相對較低，不適合高速數據傳輸。

需要雙方設備事先約定波特率，靈活性受限。

不支持多設備通信（除非使用額外的硬件或協議）。

總結

UART通信協議就像電子設備之間的“對話語言”，通過簡單的兩根信號線實現數據傳輸。它的異步特性、靈活性和低成本使其成為嵌入式系統和電子設備中的常用通信方式。雖然UART在高速傳輸和多設備通信方面存在局限性，但在許多應用場景中，它仍然是一種高效、可靠的選擇。
