在現代汽車控制系統中，電機電流測量和控制是確保系統高效、安全運行的關鍵。傳統的繼電器解決方案需要復雜的分立元件和電路設計，而固態電機驅動器則提供了更集成、更高效的替代方案。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能為您分享一篇：德州儀器DRV8702-Q1和DRV8703-Q1固態電機驅動器的優勢及其在汽車控制系統中的應用。

電機電流測量與調節

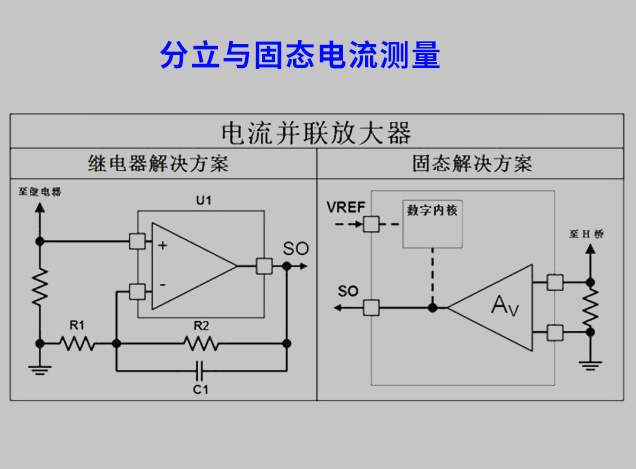

無論是繼電器還是固態系統，電流調節都需要并聯電阻來檢測電流。繼電器解決方案通常需要單獨的分立放大器電路來增加在檢測電阻上測量的電壓，并將其發送到微控制器（MCU）的模數轉換器（ADC），以便MCU決定何時關閉電機或限制電流。然而，固態電機驅動器通常集成了低端電流并聯放大器，因此只需要一個單獨的電流檢測電阻即可。

德州儀器（TI）的電機驅動器進一步簡化了電流調節過程，通過集成內部比較器和逐周期電流斬波方法，只需提供外部基準電壓，設備就能自動處理電流限制。這種完全集成的解決方案釋放了原本用于MCU或分立構建的資源，使設計更加簡潔高效。例如，DRV8702-Q1和DRV8703-Q1就是兩款具有高度集成特性的固態電機驅動器。如需DRV8702-Q1和DRV8703-Q1產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

接口連接MCU

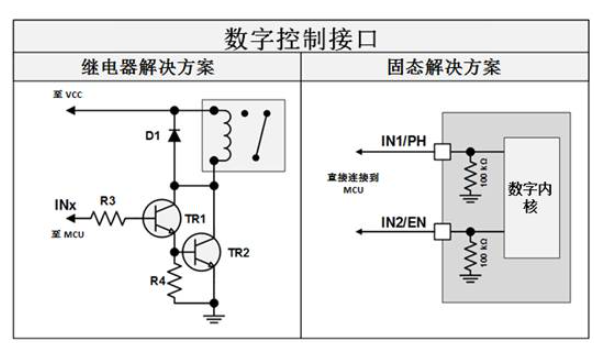

當將繼電器和固態解決方案連接到MCU時，固態IC通常可以直接與MCU的通用輸入輸出（GPIO）和模數轉換器（ADC）引腳連接。這些IC具有足夠的靈活性，能夠支持1.8V、3.3V或5V邏輯電平電壓。相比之下，繼電器解決方案為了實現類似的輸入控制，需要額外的電流增益電路來控制繼電器內的螺線管線圈。

使用NPN雙極結型晶體管（BJT）達林頓管和兩個電阻以及一個保護二極管，可以實現MCU GPIO引腳直接控制繼電器線圈。然而，這種方法增加了電路復雜性和占用空間。對于雙向電機控制，還需要兩個單刀雙擲（SPDT）繼電器，這進一步增加了電路的復雜性。而采用TI的電機驅動器，可以移除所有這些分立元件，創建更小、更干凈的PCB解決方案。

電機轉速曲線

傳統繼電器控制的電機轉速曲線非常低效。為了實現多速控制，如動力車窗、升降車門、天窗、滑動車門或泵的應用，通常需要多個不同尺寸的電阻器或具有不同速度的多繞組電機。這意味著需要更多的繼電器和分立元件，從而增加了電路板的空間需求和復雜性。

使用固態解決方案，僅需為TI的電機驅動器提供來自MCU的兩個脈沖寬度調制（PWM）信號即可控制電機轉速。在DRV8702-Q1和DRV8703-Q1上，TI提供了相位/使能模式，其中只有一個PWM信號施加到使能引腳，而簡單的邏輯高或低相位引腳控制電機的方向。這種接口方式使得設計多速泵、滑動玻璃天窗的定制運動曲線、軟關閉動力車窗、可變速擋風玻璃雨刮器等應用變得更加簡單和高效。

實例：天窗電機模塊參考設計

小占用空間天窗電機模塊參考設計展示了如何使用固態電機驅動器實現天窗和車窗玻璃升降應用。該TI參考設計采用了DRV8703-Q1柵極驅動器，集成了電流并聯放大器和兩個雙排封裝汽車級MOSFET，相比典型的繼電器解決方案，顯著減小了功率級布局的尺寸。該設計還包含了兩個DRV5013-Q1鎖存型霍爾傳感器，用于對電機位置進行編碼。

這一設計不僅實現了緊湊的PCB布局，還提高了系統的可靠性和性能。通過使用TI的固態電機驅動器，設計人員可以快速、輕松地重新設計當前正在使用繼電器的大多數現代有刷直流電機控制器電路。

結論

總之，固態電機驅動器在汽車控制系統中的應用帶來了諸多優勢，包括更高的集成度、更小的PCB占用空間和更簡化的電路設計。通過集成電流檢測放大器、內部比較器和PWM控制功能，TI的電機驅動器顯著簡化了電機控制的設計流程，同時提高了系統的效率和可靠性
