近日英飛凌推出的一款新型電路板，憑借其卓越的性能和靈活的設計，為電源系統開發提供了強大的支持。該電路板集成了兩個1ED314xMC12H隔離柵極驅動器以及兩個IMZA120R020M1H CoolSiC? 1200V SiC溝槽MOSFET，能夠滿足多種應用場景下的高性能需求。

電路板設計與功能

英飛凌評估板采用先進的電氣隔離設計，由EiceDRIVER? Power 2EP130R變壓器驅動器IC供電，確保了系統的安全性和穩定性。通過更換柵極驅動器IC，該電路板還可用于評估1ED314xMC12H系列的其他型號，為研發人員提供了極大的靈活性。

產品型號與特點

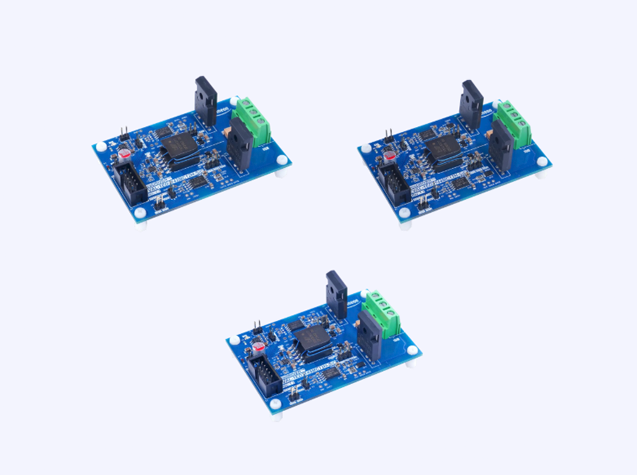

該系列評估板包括以下幾種型號：

EVAL-1ED3142MC12HSIC：配備1ED3142MC12H隔離柵極驅動器，支持6.5A、5.7kV（rms）單通道隔離，帶獨立輸出和12.5V欠壓鎖定（UVLO）。

EVAL-1ED3144MC12HSIC：配備1ED3144MC12H隔離柵極驅動器，支持6.5A、5.7kV（rms）單通道隔離，UVLO參考地為GND2，12.5V UVLO。

EVAL-1ED3145MC12HSIC：配備1ED3145MC12H隔離柵極驅動器，支持6.5A、5.7kV（rms）單通道隔離，帶可調UVLO。

這些評估板均采用了1200V、20mΩ的SiC MOSFET IMZA120R020M1H，具備高耐壓和低導通電阻的特點，能夠顯著提升電源轉換效率。同時，板載的2EP130R變壓器驅動集成電路進一步優化了系統的性能表現。

應用價值與競爭優勢

該系列評估板的設計注重用戶體驗，具備易于測量和設置的特點。其帶隔離電源的設計能夠有效防止電源干擾，而可更換的功率開關則為用戶提供了更多的定制化選項。

在競爭優勢方面，該系列評估板提供了多種UVLO版本，包括參考地為GND2的UVLO和可調UVLO選項，能夠滿足不同應用場景下的需求。其獨立的拉電流和灌電流輸出設計，確保了信號傳輸的穩定性和準確性。此外，該評估板還具備40ns的傳播延遲，不同器件之間的最大誤差僅為7ns，能夠有效提升系統的響應速度和可靠性。主動關機、短路箝位和過溫保護等功能的加入，進一步提升了系統的安全性和穩定性。

應用領域

該系列評估板適用于多種高端應用領域，包括：

機架式電源：為數據中心和通信基站提供高效、穩定的電源解決方案。

儲能系統：用于優化電池充放電管理，提升系統效率和安全性。

電動汽車充電：助力快速充電技術的發展，提升充電效率和可靠性。

通用驅動器：為工業自動化設備提供高效、可靠的驅動支持。

電機控制和驅動：實現精準的電機控制，提升系統性能和能效。

技術資料支持

為了方便用戶進行開發和測試，該系列評估板還提供了豐富的技術資料支持，包括：

Altium PCB設計文件：提供完整的PCB設計文件，方便用戶進行二次開發。

Gerber PCB工藝文件：確保用戶能夠準確地進行PCB生產。

材料清單：詳細列出所有組件信息，方便用戶采購和替換。

PDF版本原理圖和PCB參考圖：提供清晰的電路設計和布局參考，幫助用戶快速理解和使用評估板。

該系列評估板憑借其高性能、高靈活性和豐富的技術資料支持，為電源系統開發提供了強大的助力。無論是在機架式電源、儲能系統還是電動汽車充電等領域，該評估板都能夠滿足用戶對高性能、高可靠性的需求，助力用戶在激烈的市場競爭中脫穎而出。
