在許多電子系統中，電源通常被設定為固定的輸出電壓來為電氣負載供電。然而，在某些應用中，比如微控制器的核心電壓根據工作狀態進行調節時，需要一個可變的供電電壓。代理銷售ADI(亞德諾)旗下全系列IC電子元器件-中芯巨能將為您介紹如何利用專門為此目的設計的數模轉換器(DAC)——如LTC7106，實現電源輸出電壓的即時調整。如需LTC7106產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

傳統方法與挑戰

傳統的電源電壓設置方式是通過電阻分壓器來完成，這種方法對于固定電壓非常有效。但如果需要改變輸出電壓，則必須手動調整分壓器中的電阻值，這通常通過電位計來實現。圖1展示了一個基于降壓拓撲結構的開關穩壓器電路，它可以通過調整電位計來改變輸出電壓。然而，在實際應用中，這種依賴于電位計的方法并不總是實用，特別是在需要通過數字信號控制電壓變化的情況下。

動態調整的新方案

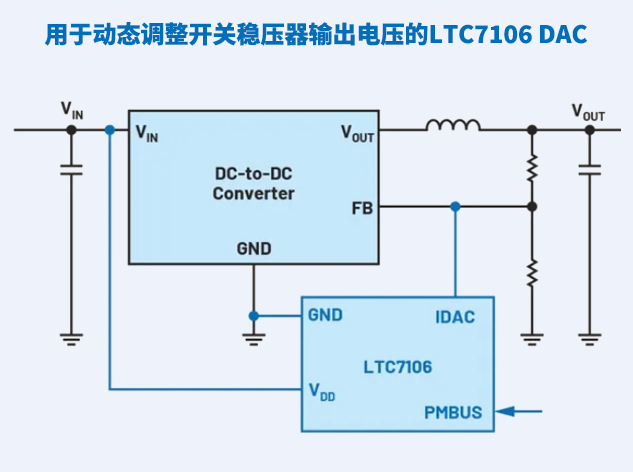

為了克服上述挑戰，一種更為靈活的解決方案是使用小型專用DAC，如LTC7106，它可以向反饋節點（FB）注入較小的正或負電流，從而實現輸出電壓的動態調整。圖2展示了一個具體的電路示例，其中LTC7106 DAC被插入到電壓轉換器的反饋路徑中。這一方法適用于任何帶有外部可接觸反饋引腳的電壓轉換器。

LTC7106通過其電流輸出端口向電阻分壓器饋入電流，使得開關穩壓器IC的基準電壓出現在FB引腳上，從而設定所需的輸出電壓。特別的是，當沒有有效的數字命令時，LTC7106的IDAC引腳不會產生電流，避免了電路啟動期間不必要的電壓設置。

LTC7106的技術規格與優勢

LTC7106是一款7位DAC，能夠以每LSB 1 μA或4 μA的方式運行，提供最高分辨率的選擇。其電流DAC輸出在正范圍內具有±0.8%的精度，在負范圍內則為±1.5%，這些精度指標在整個允許的工作溫度范圍內均得到保證。此外，LTC7106的設計還考慮到了電路啟動期間的安全性，確保只有在接收到有效的數字命令后才會開始調節輸出電壓。

圖形用戶界面LTpowerPlay可用于對LTC7106進行編程，簡化了配置過程。盡管LTC7106提供了強大的功能，但其適用范圍仍受限于所使用的電壓轉換器類型。例如，線性穩壓器或降壓開關穩壓器只能生成低于輸入電壓的輸出電壓。因此，在設計階段，必須檢查整個電壓轉換電路的穩定性，并確認輸出電壓紋波處于合理范圍內。

結論

利用像LTC7106這樣的小型電流型DAC，可以輕松實現電源輸出電壓的動態調整。這種技術不僅提高了系統的靈活性和效率，還減少了復雜性，使設計更加可靠。隨著電子設備對電源管理要求的不斷提高，這類專用DAC將在未來的電源設計中扮演越來越重要的角色，助力實現更高效、更智能的電源管理系統。通過正確選擇和配置這些組件，工程師們可以開發出既滿足當前需求又能適應未來發展的高性能電子產品。
