隨著中型LCD顯示器市場對亮度和能效需求的提升，采用傳統電感器與IC組合構建的升壓型LED驅動器面臨成本與PCB面積的雙重挑戰。本文介紹了一款新型LED驅動器——LT3598，它不僅解決了這些問題，還提供了卓越的性能與靈活性，特別適用于需要高效率和精準控制的應用場景。
在現代顯示技術領域，將CCFL（冷陰極熒光燈）替換為堅固且頻譜特性優越的LED已成為趨勢。然而，對于較大尺寸的LCD顯示器而言，傳統的升壓型LED驅動器設計因需增加控制器IC和電感器的數量而變得不切實際。LT3598通過其創新的設計理念，為這一問題提供了一個有效的解決方案。
高效電源管理
LT3598能夠以高達每串30mA的電流驅動6個由10個LED組成的LED串。內置的電源開關不僅節省了空間，也簡化了設計流程。自適應反饋環路優化了效率，確保輸出電壓始終維持在一個足以點亮所有LED串的水平，即使在VIN高于VOUT的情況下亦然。
精準調光與熱保護
該器件支持True Color PWM?調光技術，實現了恒定的LED色彩和高達3000:1的調光比。此外，LT3598還引入了基于NTC電阻分壓器或晶片結溫設置的LED電流降額機制，以及通過TSET引腳實現的內部結溫限制功能，為設備提供了關鍵的熱保護措施。
擴展能力和故障檢測
對于需要更高電流的應用，LT3598允許通過組合多個通道來滿足需求。例如，可以配置成以每串90mA的電流驅動兩串LED。同時，未使用的LED引腳可以連接到VOUT以停用相應的通道，并且故障檢測會自動忽略這些通道，進一步增強了系統的靈活性和安全性。
應用案例分析

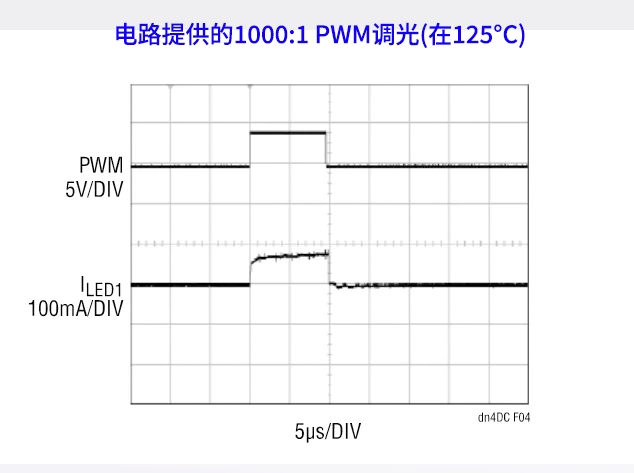

圖示展示了LT3598如何在不同應用場景下發揮作用，包括典型應用中的6通道LED驅動、高效PWM調光波形展示，以及如何利用TSET引腳進行溫度管理和通道停用等高級功能的實際操作實例。
LT3598作為一款專為多串LED驅動設計的通用型LED驅動器，在保證高性能的同時，大幅降低了系統復雜性和成本。其獨特的功能如自適應反饋環路、高效的調光技術和全面的熱管理策略，使得LT3598成為工程師們在開發下一代中型LCD顯示器時的理想選擇。無論是在追求極致的能效表現還是在面對苛刻的工作環境條件下，LT3598均能展現出色的適應性和可靠性。如需LT3598產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
