在設計放大器電路時，工程師們常常會遇到一些看似簡單卻容易出錯的問題，比如未能正確地對單電源運算放大器電路進行去耦。這種疏忽可能導致電路性能下降，特別是電源抑制比（PSR）變差。運算放大器代理商-中芯巨能為您介紹單電源放大器電路的正確去耦方法。

單電源運算放大器的基本要求

單電源運算放大器電路的一個關鍵特性是需要對輸入共模電平進行偏置，以便能夠處理正負擺動的交流信號。通常的做法是通過電阻分壓供電電源來提供VS/2的偏置電壓。然而，如果去耦處理不當，電源抑制能力將受到影響。常見的錯誤做法是使用100 kΩ/100 kΩ分壓電路并配合一個0.1 μF旁路電容來提供VS/2偏置。這種方法的問題在于其極點頻率僅為32 Hz，無法為高頻噪聲提供足夠的濾波效果。

常見但錯誤的方法及其局限性

一種常見的錯誤做法是采用100 kΩ/100 kΩ分壓電路和一個0.1 μF旁路電容來提供VS/2偏置電壓。這種配置的主要問題是其極點頻率僅為32 Hz，這意味著它只能有效濾除非常低頻的噪聲。對于大多數實際應用中的高頻干擾，這種簡單的去耦方案顯然不足，從而導致電源抑制能力顯著降低。

正確的去耦方法

為了確保在不穩定環境下也能獲得最佳性能，圖1和圖2分別展示了如何實現同相和反相放大器電路的正確去耦偏置電路。

圖1：同相放大器電路的正確去耦方法

plaintext深色版本Midband Gain = 1 + R2/R1

在圖1中，同相放大器電路通過一個合適的電阻分壓網絡提供VS/2偏置電壓，并且該分壓網絡通過一個大容量電解電容（如10 μF）與地相連，以確保低頻噪聲得到有效濾除。此外，還應并聯一個小容量陶瓷電容（如0.1 μF），用于高頻噪聲的濾波。這種組合可以顯著提高電源抑制比，特別是在高頻段。

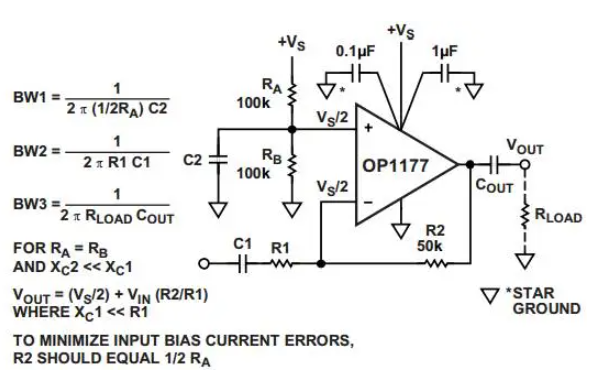

圖2：反相放大器電路的正確去耦方法

plaintext深色版本Midband Gain = –R2/R1

圖2展示了反相放大器電路的正確去耦方法。同樣地，這里也采用了電阻分壓網絡來提供VS/2偏置電壓，并通過適當?shù)碾娙葸M(jìn)行去耦。需要注意的是，在反相放大器中，反饋回路使得反相輸入端獲得與同相輸入端相同的偏置電壓，從而保證了輸出端的直流偏置電壓一致。耦合電容C1的選擇應與帶寬需求相匹配，以確保低頻增益適當滾降。

實際應用中的注意事項

無論是同相還是反相放大器電路，正確的去耦方法不僅涉及選擇合適的電阻值，還需要考慮電容的選擇和布局。具體來說：

電容選擇：應根據所需的低頻和高頻濾波需求選擇不同類型的電容。通常建議使用大容量電解電容（如10 μF）與小容量陶瓷電容（如0.1 μF）并聯。

布局優化：盡量縮短電容與放大器之間的引線長度，減少寄生電感的影響。良好的PCB布局設計對于保持電路的穩定性至關重要。

在設計單電源運算放大器電路時，正確地進行去耦處理是確保電路性能的關鍵步驟之一。通過合理選擇電阻分壓網絡和去耦電容，并注意布局細節，可以有效提升電源抑制比，確保電路在各種工作條件下都能穩定運行。希望本文提供的指導能幫助工程師們避免常見的設計陷阱，設計出更加可靠和高效的放大器電路。無論是在工業控制、通信系統還是消費電子領域，掌握這些基本原理都將為您的項目帶來顯著的好處。
