在使用降壓型穩壓器或線性穩壓器為負載供電時，通常會將輸出電壓調節到設定值。然而，在一些應用場景中，例如實驗室電源或需要長電纜連接元件的電子系統，由于互連線路上的電壓降，無法保證所需位置點始終提供準確的穩壓電壓。

影響電壓精度的關鍵因素

控制精度取決于多個參數，包括直流電壓精度和交流電壓精度。直流電壓精度受基準電壓、誤差放大器行為及其它電源影響因素的影響；而交流電壓精度則主要取決于功率等級、后備電容以及控制環路架構與設計。此外，若電源與負載之間存在物理距離，則必須考慮因線路電阻導致的電壓降問題。此電壓降隨負載電流變化而變化，高電流會導致更高的電壓降，從而降低負載側的電壓精度。

開爾文檢測線的應用及其局限性

傳統解決方法是采用開爾文檢測線（Kelvin sensing），即額外增加一對連接線來測量負載側的實際電壓，并將其反饋給電源側以調整輸出電壓。這種方法雖然有效，但增加了布線復雜性和成本，特別是當需要承載較高電流時。

LT6110：無需額外檢測線的解決方案

針對這一挑戰，ADI公司推出了LT6110這類專用線路壓降補償IC。該IC安裝于電壓發生側，通過測量進入連接線前的電流并據此調節電源輸出電壓，從而實現對負載側電壓的精確調節，無需額外的檢測引線。這種方式特別適用于電纜布線復雜且成本高昂的應用場景，減少了EMC干擾的風險。

動態調整與LT4180的應用

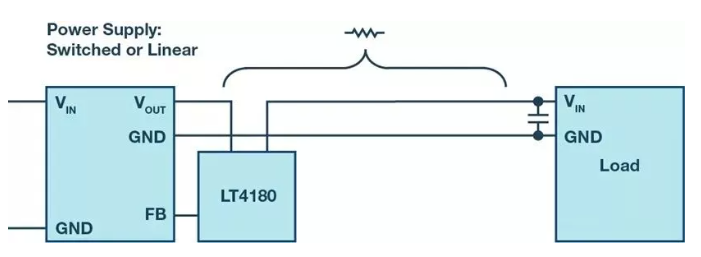

對于那些在線路使用壽命期間可能更換不同長度電纜的情況，或者線路電阻可能會發生變化的應用，可以使用LT4180。該器件能夠在負載側具有輸入電容的情況下，通過交流信號動態預測連接線電阻，并根據預測結果實時調整輸入電壓，確保負載端獲得高精度電壓。

實現高精度電壓調節的設計技巧

利用上述集成電路，可以根據負載電流動態調整電源電壓，而不需要額外的開爾文檢測線。這對于那些開爾文檢測線成本過高或現有線路無法添加檢測線的應用尤為重要。只要負載側節點具備低交流阻抗，這種基于交流信號的方法就能有效工作，特別是在長連接線后負載需要一定能量存儲的應用中。

總之，通過采用LT6110或LT4180等先進IC，工程師們能夠有效地補償因線路電阻引起的電壓降，無需復雜的開爾文檢測線設置，簡化了設計流程，同時提高了系統的可靠性和性能。這些技術不僅提升了電壓精度，還降低了設計復雜度和成本，非常適合現代高效能電源系統的設計需求。如需LT6110或LT4180產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
