四象限電源是一種能夠吸收和提供正負電流與電壓的電源，它為需要靈活控制電能流動的應用提供了理想解決方案。

一、理解四象限電源的基本概念

傳統電壓轉換器僅能在單一象限工作，即產生正向電壓并允許電流從電源流向負載。然而，在一些高級應用中，如需對連接電容進行精確電壓控制時，這種單一功能顯得力不從心。例如，當需要降低一個已充電至任意電壓值的電容器的電壓時，必須對其進行部分放電。因此，需要一種能夠在必要時既能提供又能吸收電流的電源——這就是所謂的四象限DC-DC轉換器。

四象限電源不僅具備輸出放電功能，還支持在正負電壓及電流范圍內操作。這意味著，它們既可以作為能量來源，也可以作為能量吸收者使用，適用于諸如通用實驗室電源、LED測試、太陽能電池模擬等場景。

二、四象限DC-DC轉換器的工作原理

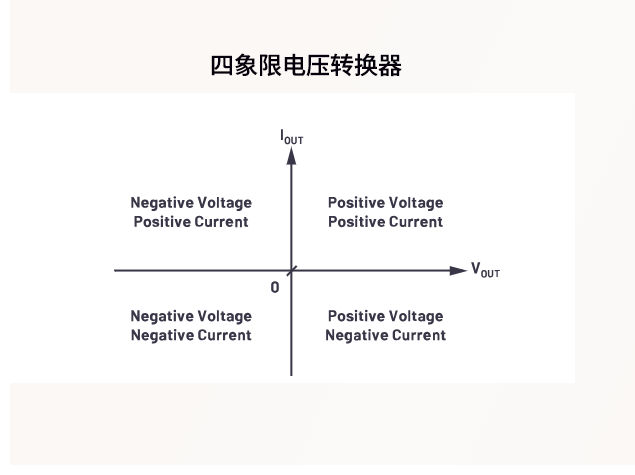

圖1展示了四象限電源的概念模型，其中x軸代表電壓，y軸代表電流。這四個象限分別對應于正電壓/正電流、正電壓/負電流、負電壓/正電流以及負電壓/負電流的不同狀態。通過這種方式，四象限轉換器能夠實現對電流和電壓的精細調控，滿足復雜應用場景的需求。

圖1

以LT8714為例，這是一種專為四象限穩壓設計的控制器，集成了所有必要的功能來維持0V電壓的精確度。其簡化電路（見圖3）包括兩個電感L1和L2、兩個開關Q1和Q2以及耦合電容CC。該配置使得四象限轉換器可以在各個象限之間平滑過渡，并且在接近臨界點時表現得尤為穩定可靠。

三、LT8714的關鍵特性和優勢

LT8714是一款高度集成的四象限穩壓控制器，具有以下特點：

寬輸入電壓范圍：支持從4.5V到80V的廣泛輸入電壓。

雙極性輸出能力：能夠干凈地穿越0V，適應各種電壓需求。

可編程控制：CTRL引腳允許外部設定輸出電壓。

高效率操作：最大開關頻率可達750kHz，并支持同步至外部時鐘。

緊湊封裝：采用20引腳TSSOP裸露襯墊封裝，適合空間受限的設計。

此外，LT8714還配備了PG（電源良好指示）引腳和高增益EN（使能）引腳，進一步增強了其靈活性和可靠性。
