在高性能處理器、FPGA、通信模塊和傳感器系統中，電源噪聲與負載瞬態響應直接影響系統穩定性與精度。低壓差（LDO）線性穩壓器因其出色的輸出純凈度和快速響應能力，常用于為這些關鍵電路提供穩定供電。代理銷售ADI旗下全系列IC電子元器件-中芯聚能將從工程師視角出發，解析 LT3072 這款雙通道、軟件可編程LDO穩壓器的技術優勢與典型應用。如需LT3072產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

一、LDO在數字電源系統中的核心需求

現代數字IC對供電要求日趨嚴苛，主要體現在以下幾點：

低輸出噪聲：以維持ADC/DAC、時鐘和射頻電路的高信噪比；

快速負載瞬態響應：應對CPU、GPU或FPGA等動態功耗器件的突變電流需求；

靈活電壓調節：支持多核架構、不同工藝節點的內核電壓適配；

集成度與小型化：滿足空間受限的便攜設備與嵌入式系統設計；

前置穩壓器協同控制：優化整體效率，降低熱損耗。

傳統LDO需通過外部電阻分壓調整輸出電壓，限制了靈活性。而LT3072引入了三態引腳編程機制，無需更換硬件即可實現0.6 V至2.5 V范圍內的多檔輸出設定，顯著提升了設計迭代效率。

二、LT3072功能特性詳解

1. 高性能參數

輸出電流能力：每通道最大2.5 A；

壓差電壓：僅80 mV @ 2.5 A；

輸出噪聲：12 μVrms（10 Hz至100 kHz）；

瞬態響應：微秒級建立時間，僅需10 μF輸出電容（1 μF + 2.2 μF + 6.8 μF）；

封裝形式：節省空間的TSSOP/QFN封裝。

2. 軟件可編程輸出電壓

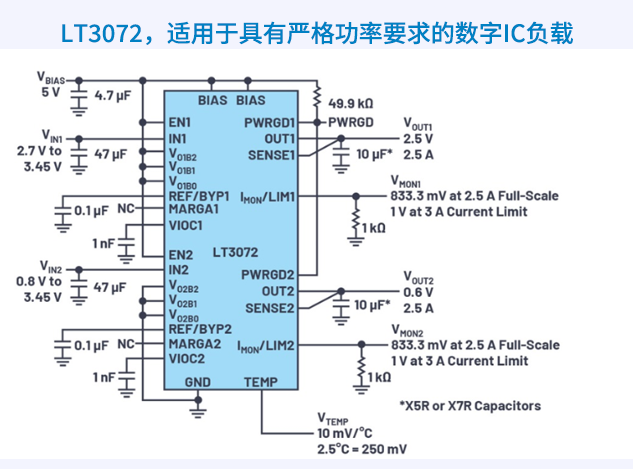

LT3072通過三組三態引腳（VOxB2~VOxB0）設定每個通道的輸出電壓，每組引腳可接地、浮空或接高電平，組合出多個電壓選項。例如OUT1可在0.6 V至1.8 V之間動態調整，OUT2則固定為0.6 V或其他預設值。

該功能特別適用于需要多電壓軌配置的FPGA、SoC或AI加速卡，避免因設計變更導致的PCB重新布線。

3. 前置穩壓器動態控制（VIOC功能）

LT3072具備VIOC引腳，可用于反饋并控制其輸入端的開關穩壓器（如LT8616），確保LDO始終工作在其最佳效率區間——即輸入電壓略高于輸出電壓約80 mV以上。

這一機制帶來了如下優勢：

提升整體轉換效率；

減少LDO發熱；

維持快速負載響應能力；

實現軟硬件解耦，提升系統適應性。

三、典型應用示例：LT3072 + LT8616聯合供電方案

圖1展示了一個典型的雙電源架構：

圖1

前端采用LT8616同步降壓控制器，輸入范圍3.6 V至42 V；

后端使用LT3072雙通道LDO，分別為OUT1（0.6 V ~ 1.8 V）和OUT2（0.6 V）供電；

OUT1通過VIOC信號控制LT8616通道1的輸出，實現動態匹配；

OUT2設置為固定0.6 V，支持3 A限流保護；

使用LT3008-3.3為LT3072提供偏置電源；

PG信號用于順序上電控制。

圖2顯示了當OUT1電壓被軟件修改時，LT8616自動調整其輸出，確保IN1始終維持在理想裕量范圍內，從而保證LDO的高效運行與穩定輸出。

圖2

四、設計要點與布局建議

輸出電容選型：推薦使用低ESR陶瓷電容，總容量不小于10 μF；

熱管理：注意PCB散熱路徑設計，尤其在高電流條件下；

引腳布局：三態引腳應遠離高頻開關區域，防止誤觸發；

VIOC連接：確保與前置穩壓器的TR/SS引腳正確對接；

PWRGD監控：可用于系統復位或狀態指示；

限流設置：根據實際負載合理設定，防止過載損壞。

五、總結與適用場景

LT3072憑借其雙通道、軟件可編程、超快瞬態響應和低噪聲特性，成為高端數字IC供電的理想選擇。其VIOC功能進一步增強了與前置穩壓器的協同能力，使系統在面對復雜負載變化和電壓調整需求時，仍能保持高效與穩定。

推薦應用場景包括：

多核處理器/FPGA內核供電；

高速ADC/DAC參考電源；

通信模塊射頻前端偏置；

工業控制與測試設備精密模擬電路；

汽車ADAS系統的傳感器供電網絡。

對于追求高性能、低噪聲、快速響應與靈活配置的電源工程師而言，LT3072無疑是一個值得深入評估的設計平臺。
