ISL22317是瑞薩電子一款低噪聲、低功耗、I2C™ 總線、128 個抽頭的精密單數控電位器，瑞薩電子代理商-中芯巨能為您提供ISL22317：簡介、特性、引腳圖、原理圖及現貨型號。

ISL22317簡介

瑞薩電子數字控制電位器由電阻元件和 CMOS 開關組合而成。用戶通過 I 2 C 總線接口控制電位器的位置。電位器具有相關的易失性電位器寄存器 (WR) 和非易失性初始值寄存器 (IVR)，用戶可直接寫入和讀取這些寄存器。WR 的內容控制電位器的位置。通電時，設備將 DCP 的 IVR 的內容調用到 WR。高精度 ISL22317 具有低端到端溫度系數 TC_Ref ±10ppm/°C 和精確的電阻選擇。它在每個電位器位置與理想電阻的典型差異小于 ±1%，從而提供 99% 的選定電阻值精度。這種高精度 DCP 無需復雜的算法即可保證精度。ISL22317 允許用戶撥入精確的電阻，EEPROM 存儲器將永久存儲設定值，或直到用戶更改為止。必須將外部 0.5% 或更佳的參考電阻連接到 ISL22317。ISL22317 將鏡像外部電阻的精確電阻和溫度系數。DCP 可用作三端電位計或兩端可變電阻，適用于各種應用，包括控制、參數調整和信號處理。

ISL22317特性

精密數控電位器

運行條件下電阻的典型精度為 99%

零點補償滑動電阻

集成數控電位器

128 個抽頭位置

I2C串行接口

引腳可選從地址

10kΩ、50kΩ 和 100kΩ 總電阻

單調過溫

非易失性 EEPROM 存儲雨刮器位置

0至VCC端電壓

2.7V 至 5.5V 單電源

高可靠性

保存期限為 50 年 @ ≤ +55°C

+125°C 時可保存 15 年

1,000,000 次循環耐久性

3mmx3mm 薄型 DFN 封裝 – 最大厚度 0.75mm，間距 0.65mm

無鉛（符合 RoHS 規定）

現貨供應 ISL22317，最快2小時發貨，為制造企業提供技術支持+樣品測試，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

ISL22317引腳圖

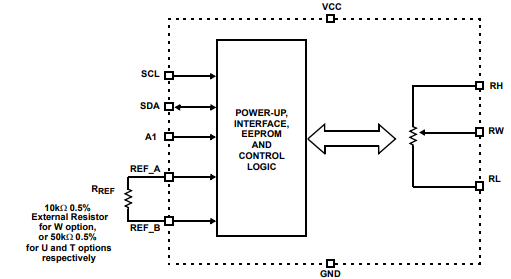

ISL22317原理圖

ISL22317現貨型號

ISL22317WFRTZ-TK

ISL22317WFRTZ
