ISL81601是瑞薩電子一款60V 雙向 4 開關同步降壓-升壓控制器，瑞薩電子代理商-中芯巨能為您提供ISL81601：中文介紹、引腳圖、產品規格書及現貨型號。

ISL81601中文介紹

ISL81601概述

ISL81601 是一款真正的雙向 4 開關同步降壓-升壓控制器，兩端均具有峰值和平均電流感測和監控功能。其寬輸入和輸出電壓范圍使其適用于工業、電信和汽車后市場應用。

ISL81601 使用專有的降壓-升壓控制算法，在升壓模式下采用谷值電流調制，在降壓模式下采用峰值電流調制。ISL81601 有四個獨立的控制環路，用于控制輸入和輸出電壓和電流。該系列產品兩端固有的峰值電流感應和逐周期電流限制通過在任一端和兩個方向上提供快速瞬態條件下的瞬時電流限制，確保了高運行可靠性。它在輸入和輸出端還有兩個電流監控引腳，以方便恒流 (CC) 限制和其他系統管理功能。低電壓下的 CC 操作可避免在過載或短路情況下出現任何失控情況。

除了多層過流保護外，它還提供全面的保護功能，如輸入和輸出上的 OVP、UVP、OTP 和平均和峰值電流限制，以確保單向和雙向操作的高可靠性。該 IC 采用節省空間的 32 Ld 5mm x 5mm QFN 封裝或易于組裝的 4.4mm x 9.7mm 38 Ld HTSSOP 封裝。兩種封裝均使用 EPAD 來改善散熱和抗噪性。低引腳數、更少的外部元件和默認內部值使 ISL81601 成為快速上市的簡單電源設計的理想解決方案。輕載時獨特的 DE/Burst 模式可顯著降低待機功耗，并在不同負載水平下保持一致的輸出紋波。

ISL81601特性

單電感器 4 開關降壓-升壓控制器

即時雙向操作，兩端電壓和電流獨立控制

專有算法，實現最平滑的模式轉換

具有自適應擊穿保護的 MOSFET 驅動器

寬輸入電壓范圍：4.5V 至 60V

寬輸出電壓范圍：0.8V 至 60V

支持帶 SR 軟啟動的預偏置輸出

可編程頻率：100kHz 至 600kHz

支持級聯相位交錯的并聯運行電流共享

與時鐘輸出或頻率抖動的外部同步

更高效率的外部偏置支持 8V - 36V 輸入

輸出和輸入電流監視器

可在 PWM/DE/Burst 模式之間選擇 PWM 模式操作

準確的 EN/UVLO 和 PGOOD 指示器

低關斷電流：2.7µA

完整保護：OCP、SCP、OVP、OTP 和 UVP

具有平均電流和逐脈沖峰值電流限制的雙級 OCP 保護

可選擇 OCP 響應，采用斷續或恒定電流模式

負脈沖峰值電流限制

現貨供應ISL81601，一片起訂、最快2小時發貨，為制造企業提供技術支持+樣品測試，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

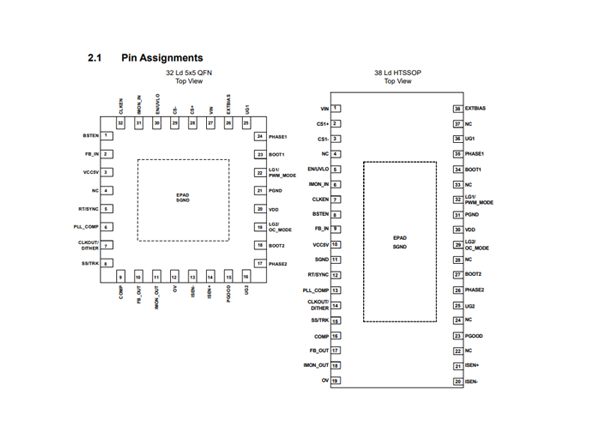

ISL81601引腳圖

ISL81601現貨型號

ISL81601FRZ

ISL81601FRZ-T

ISL81601FVEZ

ISL81601FVEZ-T

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
