NSI1311-DSWVR是納芯微一款高性能隔離放大器，基于NOVOSENSE電容隔離技術，其輸出與輸入分離。該器件的單端輸入信號范圍0.1V至2V。NSI1311-DSWVR的高輸入阻抗使其非常適合連接到高壓電阻分壓器或其他具有高輸出阻抗的電壓信號源。該器件的固定增益為1，并提供差分模擬輸出。低失調和增益漂移確保了整個溫度范圍內的精度。高共模瞬變抗擾度(CMTI)可確保即使在存在大功率開關的情況下(例如在電機控制應用中)，該設備也能夠提供精準而可靠的測量結果。故障安全功能(高側電源電壓缺失檢測功能)簡化了系統設計和診斷。現貨供應納芯微旗下電子元器件供應商-中芯巨能將為大家提供NSI1311-DSWVR中文參數、應用領域、附引腳圖和功能框圖。

一、NSI1311-DSWVR中文參數

原始制造廠商：納芯微

產品系列：隔離放大器

最高5000Vrms絕緣電壓

 0.1~2V線性輸入電壓范圍

固定增益：1

低偏置誤差和溫漂：±1.5mV(Max), -5~30μV/°C(Max)

低增益誤差和溫漂：±0.3％(Max), ±45ppm/°C(Max)

低非線性和溫漂：±0.04％(Max)，±1ppm/°C(Typ)

 SNR：82dB(Typ, BW = 10kHz), 70dB(Typ, BW = 100kHz)

帶寬：400kHz(Typ)

高CMTI：150kV/us(Typ)

 系統級診斷功能： VDD1監控

工作溫度：-40°C?125°C

 符合RoHS的封裝： SOP8(300mil)

*如需NSI1311-DSWVR規格書、咨詢價格、申請樣片測試，請直接加客服微信：13310830171。

二、NSI1311-DSWVR應用領域

1、母線電壓監控

2、交流電機控制

3、電力和太陽能逆變器

4、不間斷電源供應

5、車載充電器

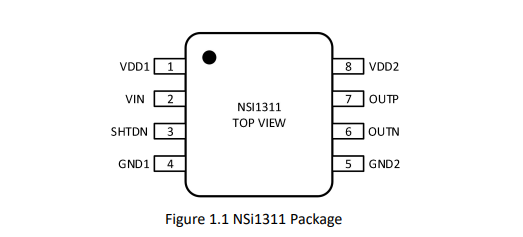

三、NSI1311-DSWVR引腳圖

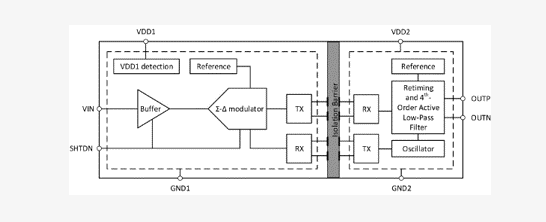

四、NSI1311-DSWVR功能框圖
