RAA211820是瑞薩電子一款集成 FET 75V、2A 同步降壓穩壓器，具有內部補償和可編程頻率，瑞薩電子代理商-中芯巨能為您提供RAA211820：中文介紹、引腳圖、產品規格書及現貨型號。

RAA211820中文介紹

RAA211820概述

RAA211820 是一款 DC/DC 同步降壓 (Buck) 穩壓器，支持 4.5V 至 75V 輸入電壓范圍和可調輸出電壓。它可提供高達 2A 的連續輸出電流，并具有出色的負載和線路調節性能。

RAA211820 采用峰值電流模式控制架構。其 PWM 開關頻率可編程，以在瞬態響應和效率之間實現最佳平衡。它還支持 PFM 操作和 DEM，以最大程度提高輕負載效率，此外還支持外部偏置 LDO 輸入，以進一步降低負載范圍內的功耗。該穩壓器還具有內部環路補償電路，以減少外部元件數量和 BOM 成本。

RAA211820 提供實用功能，例如內部或可編程軟啟動和電源良好指示器。為了安全運行，RAA211820 還提供保護功能，例如逐周期峰值和谷值電流限制、輸入電壓 UVLO、輸出電壓欠壓（短路）保護和熱關斷。

RAA211820特性

寬輸入電壓工作范圍：4.5V 至 75V

輸出電壓可在 0.8V 至輸入電壓的 ~90% 之間調節

高達 2A 的連續輸出電流

默認 400kHz 或可調節開關頻率（200kHz 至 800kHz）

-40°C 至 125°C 時負載調節精度為 ±1%，25°C 時負載調節精度為 ±0.5%

95μA 典型靜態電流

內部補償，QFN 為固定 0.5ms SS，HTSSOP 為可調 SS

輕負載下 PFM 操作和 DEM，帶有集成外部偏置 LDO 和電源良好指示器

逐周期峰值和谷值電流限制、輸入電壓 UVLO、輸出電壓欠壓（短路）保護和熱關斷

現貨供應 RAA211820，一片起訂、最快2小時發貨，為制造企業提供技術支持+樣品測試，客服微信： 13310830171。24小時采購熱線：133-1083-0171。

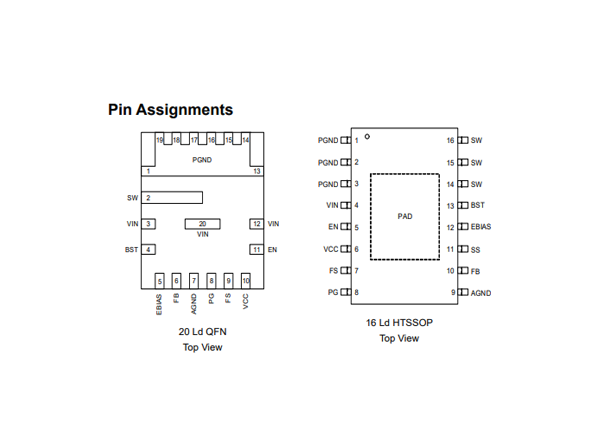

RAA211820引腳圖

RAA211820現貨型號

RAA211820GNP#HA0

RAA211820GSP#HA0

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。
