SN74HC14N 是TI德州儀器一款多功能集成電路，因其具有施密特觸發器輸入的六角逆變器功能而廣泛應用于數字電子領域。該組件在一個芯片上集成了六個獨立的逆變器，為各種應用提供了靈活性。。代理銷售TI德州儀器旗下電子元器件中芯巨能將為大家提供SN74HC14N中文參數、功能特點、應用領域和引腳圖。

一、SN74HC14N中文參數

產品系列：邏輯 - 柵極和逆變器

包裝：管件

系列：74HC

零件狀態：有源

邏輯類型：反相器

電路數：6

輸入數：6

特性：施密特觸發器

電壓-供電：2V ~ 6V

電流-靜態（最大值）：2μA

電流-輸出高、低：5.2mA，5.2mA

邏輯電平-低：0.3V ~ 1.2V

邏輯電平-高：1.5V ~ 4.2V

不同V、最大CL時最大傳播延遲：21ns @ 6V，50pF

工作溫度：-40°C ~ 85°C

安裝類型：通孔

供應商器件封裝：14-PDIP

*買到真正的SN74HC14N原裝現貨  - 來自全球授權的TI代理商、原廠貨源 - 深圳市中芯巨能電子有限公司，SN74HC14N現貨情況和SN74HC14N價格情況請直接咨詢在線客服或加客服微信：13310830171。

二、SN74HC14N功能特點

1、刷新輸入

2、工作電壓范圍寬廣，從 2 伏到 6 伏

3、寬廣的工作溫度范圍：-40 至 +85 攝氏度

4、支持多達 10 個 LSTTL 扇出負載。

5、與 LSTTL 邏輯 IC 相比，可顯著節省功耗

三、SN74HC14N應用領域

SN74HC14N是德州儀器（Texas Instruments）生產的一種集成電路芯片，它是一個六通道施密特觸發器（Schmitt觸發器）芯片。SN74HC14N在數字邏輯電路中有廣泛的應用領域，包括但不限于以下幾個方面：

1. 時鐘和計時電路：SN74HC14N可以用于設計和實現各種時鐘和計時電路，如頻率分頻器、計數器、定時器等。它可以提供穩定的時鐘信號和精確的計時功能。

2. 脈沖生成器：SN74HC14N可以用作脈沖生成器，通過調整輸入信號的頻率和幅度，可以生成各種不同類型的脈沖信號，如方波、矩形波、脈沖等。

3. 數字信號處理：SN74HC14N可以用于數字信號處理應用，如數字濾波器、數字調制解調器、數字信號調理等。它可以對數字信號進行處理和轉換，實現各種信號處理功能。

4. 邏輯門電路：SN74HC14N可以用于設計和實現各種邏輯門電路，如與門、或門、非門等。它可以將輸入信號進行邏輯運算，并輸出相應的邏輯結果。

5. 傳感器接口：SN74HC14N可以用于傳感器接口電路，將傳感器輸出的模擬信號轉換為數字信號，實現傳感器與數字系統的連接和通信。

總之，SN74HC14N在數字邏輯電路中具有廣泛的應用領域，可以用于時鐘和計時電路、脈沖生成器、數字信號處理、邏輯門電路以及傳感器接口等方面。它是一款常用的集成電路芯片，具有穩定性、可靠性和靈活性，適用于各種數字電路設計和應用場景。

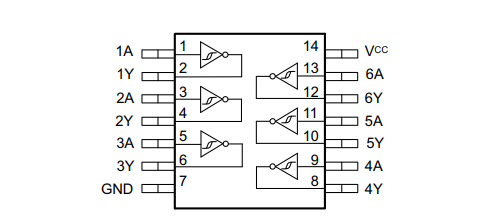

四、SN74HC14N引腳圖
