中微愛芯推出的AiP1668是一款專為LED顯示屏設計的驅動控制電路，具備鍵盤掃描接口功能。這款芯片內部集成了MCU數字接口、數據鎖存器和鍵盤掃描電路，使其成為一種高度集成且易于使用的解決方案。AiP1668可以替代天微的TM1668，適用于多種顯示應用。中微愛芯代理商-中芯巨能為您提供AiP1668技術參數詳解及引腳圖。如需AiP1668產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

AiP1668技術參數詳解

1. 顯示模式

多段顯示支持：AiP1668支持從10段×7位到13段×4位的多種顯示模式，能夠滿足不同應用場景的需求。

靈活配置：用戶可以根據實際需求選擇合適的顯示段數和位數，提高顯示效果和靈活性。

2. 鍵盤掃描功能

多鍵掃描：內置的鍵盤掃描電路支持10個按鍵的掃描，每個按鍵提供2位的數據輸出，方便實現復雜的用戶交互界面。

高可靠性：鍵盤掃描電路經過優化設計，確保在各種工作條件下都能穩定可靠地檢測按鍵狀態。

3. 輝度調節

多級輝度調節：AiP1668配備了輝度調節電路，支持8級占空比可調的亮度控制，用戶可以根據環境光線調整顯示亮度，提升用戶體驗。

4. 串行接口

簡單易用：采用標準的串行接口（CLK，STB，DIO），便于與外部控制器進行通信，簡化系統設計。

高速傳輸：支持高速數據傳輸，確保顯示內容的實時更新。

5. 內置振蕩器

內置RC振蕩器：芯片內置了450KHz±5%精度的RC振蕩器，無需外部時鐘源，簡化了電路設計。

6. 上電復位

自動復位：內置上電復位電路，確保芯片在上電時能正確初始化，提高系統的穩定性。

7. 電源和溫度范圍

寬電壓范圍：邏輯電源電壓范圍為3V至5.5V，適應多種電源環境。

寬溫操作：工作溫度范圍為-40°C至+80°C，儲存溫度范圍為-65°C至+150°C，適合在惡劣環境下使用。

8. 封裝形式：提供SOP24和SSOP24兩種封裝形式，體積小巧，便于集成到各種產品中。

AiP1668應用領域

AiP1668該產品主要應用于VCR、VCD、DVD及家庭影院等產品的顯示屏驅動。

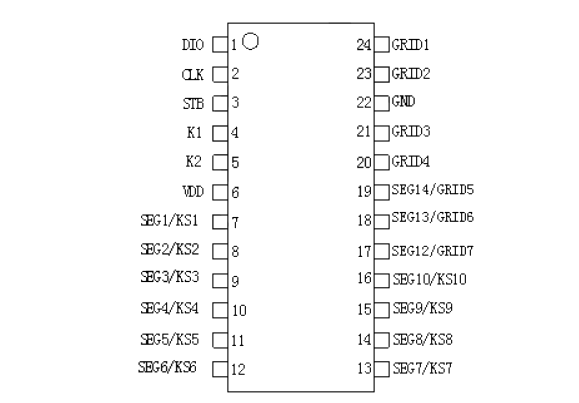

AiP1668引腳圖

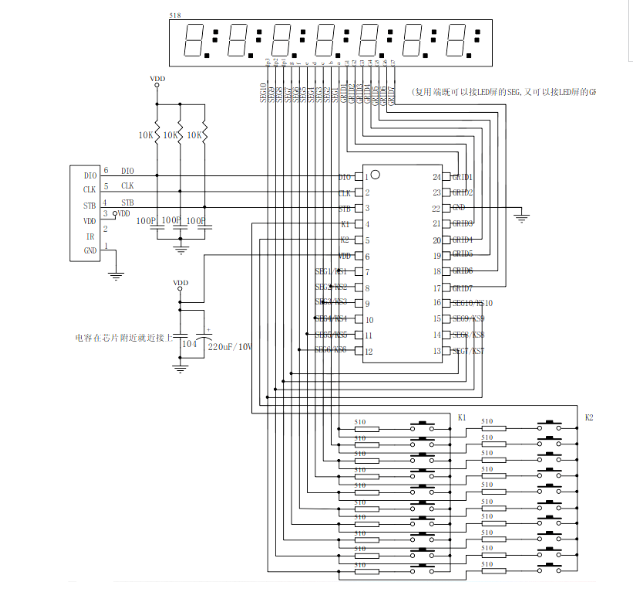

AiP1668典型應用電路圖

總結

中微愛芯的AiP1668是一款高性能、高集成度的LED驅動控制專用電路，具備鍵盤掃描接口功能。其豐富的顯示模式、多級輝度調節、簡單的串行接口以及寬泛的工作溫度范圍，使其能夠廣泛應用于各種顯示設備中。無論是家用電器還是專業設備，AiP1668都能提供出色的顯示效果和可靠的性能，是替代天微TM1668的理想選擇。
