在音頻放大器領域，國產芯片的替代化進程正加速推進。中微愛芯代理商-中芯巨能重點介紹國產品牌中微愛芯的AiP9722A，作為MAXIM（美信）MAX9722A的完全國產替代型號，其在性能、功能及成本控制上展現出顯著優勢，為工程師提供了更具競爭力的選擇。如需AiP9722A產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

核心參數與設計目標

AiP9722A是一款專為便攜設備設計的立體聲直驅耳機功放，采用獨特的Direct-Drive結構，可在單電源供電下實現以地為參考的輸出，省去了大容量隔直電容，顯著縮小了電路板空間。其核心參數如下：

工作電壓：支持2.4V至5.5V單電源供電，兼容鋰電池及多種數字電源環境。

輸出功率：每個通道可向32Ω負載提供130mW功率，16Ω負載下輸出70mW，總諧波失真加噪聲（THD+N）低至0.009%，確保高保真音質。

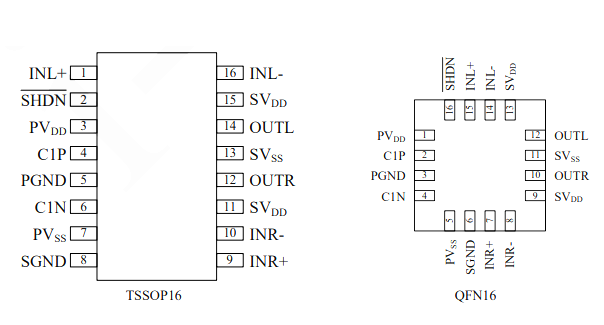

封裝形式：提供TSSOP16和QFN16兩種封裝，滿足不同PCB布局需求，其中QFN16封裝（3mm×3mm）進一步縮小了體積。

核心特性與技術優勢

高電源抑制比（PSRR）
AiP9722A在217Hz頻點下PSRR達80dB，可直接工作在嘈雜的數字電源下，無需額外線性穩壓器（LDO），簡化了電源設計并降低了成本。

低噪聲與差分輸入設計

差分輸入：通過差分信號輸入增強了抗干擾能力，特別適用于存在電磁噪聲的便攜設備環境。

“咔嗒/噼噗”聲抑制：內置專用電路有效消除啟動和關斷時的瞬態噪聲，提升用戶體驗。

Direct-Drive直驅結構
該結構通過電荷泵生成負壓，使輸出以地為參考，避免了傳統耳機放大器中因輸出電容導致的低頻響應下降問題，同時省去了大容量隔直電容，減少元件數量與PCB面積。

靈活的增益調節與保護機制

增益可調：通過外接電阻靈活設定增益，適應不同輸入信號需求。

全面保護：集成短路保護、熱過載保護及±8kV ESD保護（人體模型），確保在嚴苛環境下穩定運行。

低功耗關斷：通過控制引腳可將芯片置于關斷模式，靜態電流降至0.1μA，顯著降低待機功耗。

替代MAX9722A的核心優勢

相較于MAX9722A，AiP9722A在以下方面表現更優：

國產化供應鏈：打破進口依賴，提供更穩定的供貨保障及成本優勢。

性能提升：THD+N（0.009%）與PSRR（80dB@217Hz）參數與MAX9722A相當，但支持更低的啟動電流（5.5mA vs MAX9722A的典型值）。

設計簡化：無需隔直電容及LDO，減少外部元件數量，縮短開發周期。

封裝多樣性：提供TSSOP16與QFN16封裝，適配更多應用場景。

應用領域與典型場景

AiP9722A憑借其高效能與低功耗特性，適用于以下場景：

便攜音頻設備：如藍牙耳機、智能手表、TWS耳機等，滿足小體積、高音質需求。

消費電子：智能手機、平板電腦、筆記本電腦的內置揚聲器或耳機接口放大。

工業與車載：車載信息娛樂系統、工業音頻終端等對可靠性要求嚴苛的環境。

封裝與設計靈活性

TSSOP16：適合量產設備，易于自動化貼裝，提供良好的散熱性能。

QFN16：超小封裝（3mm×3mm×0.8mm）適合空間受限的便攜設備，同時支持高密度PCB布局。

結論

AiP9722A作為MAX9722A的國產替代方案，不僅在核心參數上完全對標，更通過Direct-Drive結構、高PSRR設計及低元件需求實現了性能與成本的雙重優化。其高可靠性、小體積及國產化優勢，使其成為便攜音頻設備、消費電子及工業音頻系統中的理想選擇。對于追求供應鏈自主可控與成本優化的工程師而言，AiP9722A提供了一個兼具技術先進性與市場競爭力的解決方案。
