ADUM1201BRZ-RL7是ADI亞德諾一款數字隔離器，此款字隔離器結合高速CMOS和單片變壓器技術，這些隔離組件提供了卓越的性能特性，優于替代方案，如光耦合器。通過避免使用led和光電二極管，ic耦合器消除了通常與光耦合器相關的設計困難。ADI代理商-中芯巨能將為大家提供ADUM1201BRZ-RL7中文資料、應用領域、引腳圖及使用注意事項。

原廠渠道，一手貨源、不怕比價，承諾100%原廠原裝正品、支持第三方檢測、現貨庫存，一片起訂，極具競爭力的價格，歡迎貿易商和終端客戶詢價，客服微信： 13310830171。

一、ADUM1201BRZ-RL7中文資料

品牌：ADI亞德諾

產品分類：數字隔離器

封裝/外殼：SOIC8_150MIL

工作溫度：-40~+105℃

零件狀態：Active

系列：iCoupler?

安裝類型：SMT

上升/下降時間(典型值)：2.5ns

傳播延遲tpLH/tpHL(最大值)：50ns，50ns

電路組數(通道數)：2Channel

隔離電壓：2.5KVrms

傳輸速率：10Mb/s

用途類型(功能)：通用

原始制造商：Analog Devices, Inc.

原產國家：America

長x寬/尺寸：4.90 x 3.90mm

高度：1.55mm

元件生命周期：Active

電源電壓Min：2.7V

電源電壓Max：5.5V

引腳數：8Pins

二、ADUM1201BRZ-RL7應用領域

ADUM1201BRZ-RL7廣泛應用于Size-critical多通道隔離、SPI接口/數據轉換器隔離、rs-232/rs-422/rs-485收發器隔離、數字現場總線隔離、混合動力電動汽車、電池監視器和電機驅動等領域。

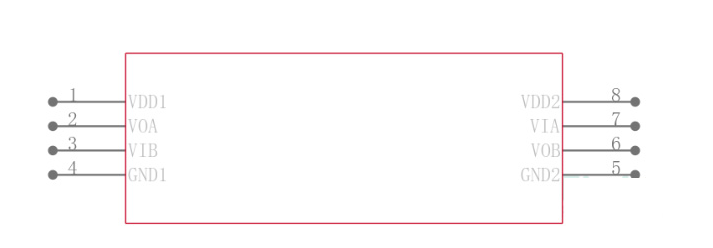

三、ADUM1201BRZ-RL7引腳圖

四、ADUM1201BRZ-RL7使用注意事項

ADUM1201BRZ-RL7是一款數字隔離器，具有高精度、高速、低功耗等特點。在使用ADUM1201BRZ-RL7時，需要注意以下事項：

1. 引腳連接：在設計電路板時，請確保ADUM1201BRZ-RL7的引腳正確連接。特別是VDD1和VDD2引腳，需要正確接入電源和地線。

2. 供電電壓范圍：ADUM1201BRZ-RL7的供電電壓范圍為3V至5.5V。請確保供電電壓在此范圍內，以保證芯片正常工作。

3. 溫度范圍：ADUM1201BRZ-RL7的工作溫度范圍為-40°C至+105°C。請確保芯片在此溫度范圍內正常工作，避免超出極限溫度。

4. PCB布局：在設計電路板時，請合理布局ADUM1201BRZ-RL7和其他電路元件，以確保信號完整性和電磁兼容性。

5. ESD保護：為了保護ADUM1201BRZ-RL7免受靜電放電的影響，在操作和處理芯片時，請采取適當?shù)姆雷o(hù)措施，如使用接地腕帶或防靜電墊。

6. 數據通信：ADUM1201BRZ-RL7支持?jǐn)?shù)字隔離器進行數據通信。在使用時，請確保正確配置通信參數，如波特率、數據位、校驗位等。

7. 差分輸入輸出：ADUM1201BRZ-RL7采用差分輸入輸出結構，具有抗干擾能力強的特點。在使用時，請注意差分輸入輸出的連接方式和信號傳輸質量。

以上就是ADUM1201BRZ-RL7中文資料、應用領域、引腳圖及使用注意事項全部?jī)?nèi)容，詢價請咨詢咨詢客服或加客服微信：13310830171。
