隨著人工智能（AI）和高性能計算（HPC）對高帶寬內存（HBM）需求的持續增長，存儲器芯片的設計復雜度不斷提升。作為確保這些先進器件性能與良率的關鍵環節，自動測試設備（ATE）面臨前所未有的挑戰——不僅需要更高的測試精度、速度，還要求更強的并行處理能力。在這一背景下，傳統用于晶圓探針電源系統的PhotoMOS開關因其固有局限逐漸難以滿足新一代ATE需求。

PhotoMOS開關的優勢與瓶頸

PhotoMOS開關因其出色的低電容×電阻（CxR）特性，在高頻信號切換應用中表現出色，能有效減少插入損耗、提升關斷隔離度，從而保證測試信號完整性。此外，其較高的關態電壓也適合多類模擬與數字電路測試場景。

然而，PhotoMOS存在三大明顯短板：

導通速度慢：受限于內部LED驅動機制，典型導通時間可達200,000 ns，嚴重影響測試效率；

擴展性差：單通道結構不利于構建高密度測試矩陣；

可靠性問題：長期使用中LED老化可能影響開關一致性，增加維護成本。

這些問題在面對AI/HBM這類需大量并行測試的高吞吐量應用時尤為突出。

ADI CMOS開關：高速、低RON、高集成度替代方案

為應對上述挑戰，ADI推出了基于CMOS工藝的新型開關器件，如ADG1412，作為PhotoMOS的理想替代品。該系列開關在關鍵性能指標上實現了顯著優化：

超快導通速度：ADG1412導通時間僅為100 ns，是PhotoMOS的2000倍；

更低導通電阻（RON）：典型值僅1.5 Ω，大幅降低電壓降，提高測量精度；

優異的CxR乘積：盡管寄生電容略高于PhotoMOS，但在DC/低頻測試中表現穩定可靠；

高集成度支持并行測試：提供四通道SPST配置，并可擴展至SPI或并口控制的多路復用架構。

系統級優勢：提升ATE測試效率與靈活性

在ATE系統中，開關負責將多個被測器件（DUT）連接至參數測量單元（PMU），實現高效測試資源調度。通過引入CMOS開關，ATE廠商可以更輕松地構建矩陣式測試架構，以單一PMU支持多點并發測試，顯著提升測試效率并降低成本。

此外，CMOS開關的模塊化設計允許更高密度的通道布局，有助于構建大規模并行測試系統，特別適用于高帶寬內存等需要大批量測試的應用場景。

性能對比與選型建議

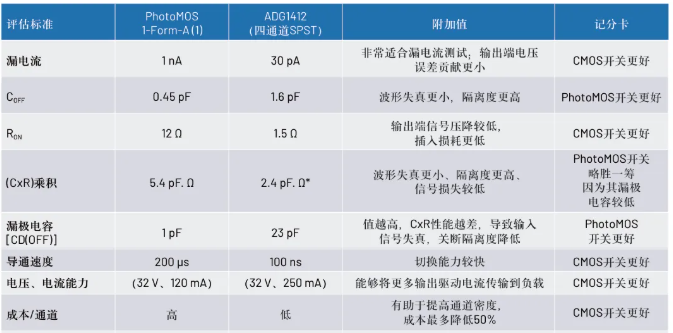

表1展示了PhotoMOS與CMOS開關在關鍵參數上的對比。可以看到，CMOS開關在導通電阻、響應時間和成本方面均優于PhotoMOS，尤其適合對速度和測試吞吐量敏感的應用。

表1

遷移策略與推薦型號

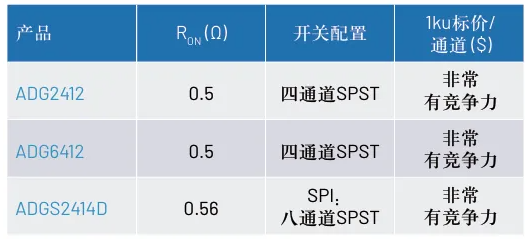

對于現有采用PhotoMOS開關的ATE系統，遷移至CMOS平臺具有高度可行性。引腳兼容設計使得硬件替換簡單直接，便于工程師快速完成升級。推薦型號包括：

ADG1412：四通道SPST，適合通用替換；

ADG2412：增強型版本，具備更低RON（0.5Ω）；

ADG6412 / ADGS2414D：支持SPI接口，適合構建高密度、遠程控制測試系統。

如需產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

結語

在AI與HBM推動下，ATE系統正朝著高速、高密度、高自動化方向演進。ADI推出的CMOS開關不僅解決了PhotoMOS在導通速度、擴展性和可靠性方面的瓶頸，同時在性能和成本之間取得了良好平衡。對于致力于提升測試效率、降低系統復雜度的ATE工程師而言，CMOS開關已成為不可忽視的技術選項，為下一代高性能存儲器測試系統提供了堅實的硬件基礎。
