1EDC30I12MH:1200V單通道高側柵極驅動器IC詳解 附引腳圖及原理圖

來源:中芯巨能:提供選型指導+現貨供應+技術支持| 發布日期:2025-03-26 16:00:01 瀏覽量:

1EDC30I12MH是英飛凌一款高性能的1200V單通道高側柵極驅動器IC,具有UL認證的電流隔離、有源米勒箝位和短路箝位功能。該器件采用無芯變壓器技術,提供了卓越的安全性和可靠性,適用于氫電解、光伏及不間斷電源(UPS)等多種應用領域。代理銷售英飛凌旗下全系列IC電子元器件-中芯巨能將詳細解析1EDC30I12MH的技術參數及其優勢,并探討其在實際應用中的表現。如需1EDC30I12MH產品規格書、樣片測試、采購、BOM配單等需求,請加客服微信:13310830171。

1EDC30I12MH技術參數概述

1EDC30I12MH的主要技術參數包括:

電壓等級:1200V

輸出電流:3A軌到軌輸出

封裝形式:300 mil 寬體封裝,爬電距離為8 mm

電流隔離:通過UL認證的電流隔離技術,確保高安全性

有源米勒鉗位:有效防止誤觸發,提高系統穩定性

短路箝位:提供額外的保護機制,增強系統的魯棒性

無芯變壓器隔離:采用先進的無芯變壓器技術,實現高效能和緊湊設計

產品優勢

1EDC30I12MH的最大優勢在于其卓越的安全性和可靠性。UL認證的電流隔離技術使其能夠在高壓環境中穩定工作,保證了人員和設備的安全。3A軌到軌輸出能力使得該器件能夠驅動大功率開關器件,如IGBT或MOSFET,滿足多種應用場景的需求。有源米勒鉗位和短路箝位功能進一步提高了系統的可靠性和穩定性,減少了誤觸發的可能性。

封裝與安全特性

1EDC30I12MH采用了300 mil寬體封裝,爬電距離達到8 mm,這不僅增加了電氣間隙,還顯著提升了絕緣性能,特別適合于需要高隔離電壓的應用場合。此外,無芯變壓器隔離技術的應用,使得該器件在保持高效能的同時,實現了更加緊湊的設計。這種設計不僅節省了空間,還降低了成本,提高了整體系統的性價比。

1EDC30I12MH應用領域

1EDC30I12MH廣泛應用于氫電解、光伏以及不間斷電源(UPS)等領域。以下是一些具體的應用案例:

氫電解:在氫氣生產過程中,電解槽需要高效的電力控制。1EDC30I12MH能夠驅動高功率開關器件,確保電解過程的高效進行。其高隔離電壓和強大的保護功能,使得系統在極端條件下也能穩定運行。

光伏:在太陽能逆變器中,1EDC30I12MH可以用于驅動光伏模塊中的開關器件。其3A軌到軌輸出能力和快速響應時間,有助于提高逆變器的轉換效率,減少能量損耗。此外,有源米勒鉗位和短路箝位功能增強了系統的穩定性,延長了設備的使用壽命。

不間斷電源(UPS):在不間斷電源系統中,1EDC30I12MH的高可靠性和安全性是關鍵因素。它可以確保在電網故障時,電源切換過程的平滑過渡,避免負載斷電。其強大的保護機制,如短路箝位和電流隔離,確保了系統的長期穩定運行。

1EDC30I12MH實際應用案例

以一個典型的光伏逆變器為例,1EDC30I12MH被用來驅動光伏模塊中的IGBT。由于其3A軌到軌輸出能力和快速響應時間,逆變器可以在不同光照條件下高效工作,同時減少能量損耗。此外,有源米勒鉗位和短路箝位功能有效地防止了誤觸發和過載情況的發生,提高了系統的可靠性和穩定性。

另一個例子是在氫電解系統中的應用。在這個場景下,1EDC30I12MH的高隔離電壓和強大的保護功能顯得尤為重要。它能夠驅動電解槽中的大功率開關器件,確保電解過程的高效進行。即使在高溫、高壓等惡劣環境下,該器件依然能夠穩定工作,保證了系統的連續性和安全性。

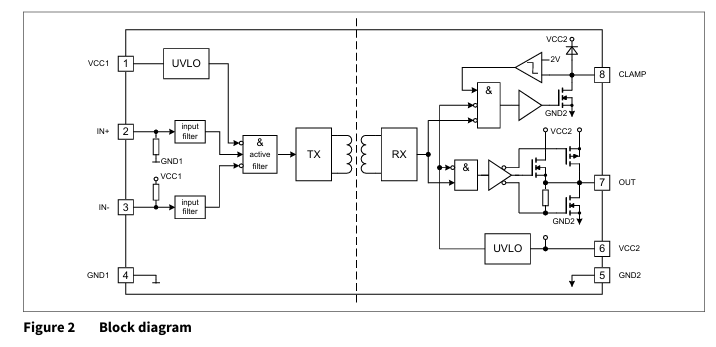

1EDC30I12MH原理圖

1EDC30I12MH原理圖

1EDC30I12MH引腳圖

1EDC30I12MH原理圖

總結

1EDC30I12MH憑借其卓越的技術參數和獨特的優勢,在多個領域展現了廣泛的應用前景。無論是氫電解、光伏還是不間斷電源(UPS),這款柵極驅動器IC都以其高效能、高可靠性和靈活性脫穎而出。隨著新能源技術和智能電網的發展,對高性能電力電子元件的需求日益增加,1EDC30I12MH無疑將成為未來許多創新項目的理想選擇。
