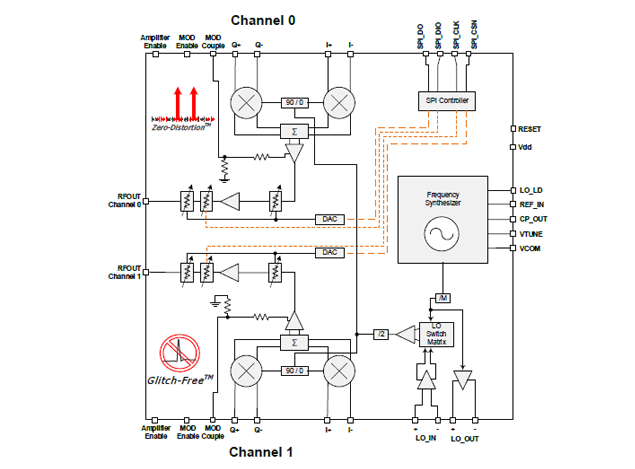

F159V 是瑞薩電子一款雙路集成 TRx IC，工作頻率范圍為 450MHz 至 2800MHz。該器件提供兩個獨立的傳輸路徑，每個路徑具有 18.3dB 的典型最大增益，相應的輸出本底噪聲為 -142.5dBm/Hz、+31dBm OIP3 和 +14dBm 輸出 P1dB，設計用于在單 +3.3V 電源下運行，同時僅消耗 685mA DC當前的。每個信號路徑包括正交調制器、電壓可變衰減器 (VVA)、數字步進衰減器 (DSA) 和固定增益放大器。該器件使用 SPI 控制的 11 位 DAC 支持總共 32dB VVA 調整范圍，并且每個 DSA 使用 SPI 控制以 1dB 步長提供 31dB 增益控制范圍。
片上頻率合成器由兩條路徑共享，并針對多載波、多模式 FDD 和 TDD 基站發射機的使用進行了優化，可實現 GSM 級性能。合成器提供整數模式和小數模式。它需要一個外部環路濾波器和一個頻率范圍為 10MHz 至 250MHz 的外部參考振蕩器。
獨立雙路運行
射頻輸出頻率：450MHz至2800MHz
18.3dB 典型最大增益（無衰減）
+31dBm OIP3（無衰減）
+14dBm 輸出 P1dB（無衰減）
13dB NF 對應于 -142.5dBm/Hz 輸出本底噪聲（無衰減）
輸出本底噪聲-152.3dBm/Hz（VVA=14dB，DSA=1dB）
通道隔離度：47dB
DSA 總增益范圍為 31dB，步長為 1dB
多個 VVA，增益范圍為 32dB，由片上 SPI 控制的 11 位 DAC 控制
可變增益放大器 (VGA) 由 DSA、VVA 和固定增益放大器組成
對于高端 LO 注入，I 超前 Q 90 度
支持 ZIF 或 CIF 架構
共模電壓范圍：+0.1V至+0.8V
整數 N 和分數 N 合成器
由 I/Q DAC 直接 110Ω 差分驅動
50Ω單端射頻輸出阻抗
內部或外部 LO 選擇
+3.3V 電源電壓，685mA（LO_Out 未打開）
指定外殼溫度：-20°C 至 +115°C
10 × 10 mm，68-VFQFPN 封裝
