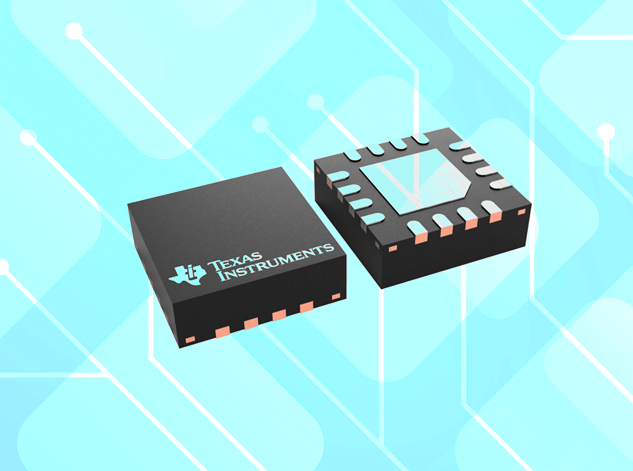

BUF802（訂購型號：BUF802IRGTR）是德州儀器一款開環、單位增益緩沖器，具有JFET輸入級，專為數據采集系統（DAQ）前端提供低噪聲和高阻抗緩沖。它支持從直流到3.1 GHz的帶寬，并在整個頻率范圍內提供出色的失真和噪聲性能。代理銷售德州儀器旗下全系列IC電子元器件-中芯巨能將詳細講解BUF802的技術參數及其應用優勢，附引腳圖及原理圖。如需BUF802產品規格書、樣片測試、采購、BOM配單等需求，請加客服微信：13310830171。

1. BUF802基本特性與應用場景

BUF802是一款高性能的緩沖器，適用于需要高精度和寬帶寬的應用場景。它可以單獨使用，也可以與精密放大器組合成復合環路，以滿足更高的精度需求。其創新架構簡化了高精度、寬帶寬復合環路的設計。

帶寬：BUF802支持從直流到3.1 GHz的帶寬，適用于高速信號處理。

失真和噪聲性能：在整個頻率范圍內表現出色，特別適合對信號質量要求高的應用。

2. BUF802技術參數詳解

2.1 大信號帶寬：BUF802在1 VPP（峰峰值電壓）條件下具有3.1 GHz的大信號帶寬。這意味著它能夠處理高頻信號，適用于高速數據采集系統和其他需要高帶寬的應用。

2.2 轉換速率：BUF802的轉換速率為7000 V/μs，這使得它能夠在極短的時間內響應快速變化的信號。高轉換速率對于保持信號完整性至關重要，尤其是在處理高速脈沖或階躍信號時。

2.3 輸入電壓噪聲：BUF802的輸入電壓噪聲為2.3 nV/√Hz，這是一個非常低的數值，表明該器件在高靈敏度應用中表現優異。低噪聲特性使其適用于對信噪比要求較高的場合，如醫療設備、科學儀器等。

2.4 穩定時間：BUF802的1%穩定時間為0.7 ns，這意味著它能夠在極短時間內達到穩定的輸出電平。這對于高速采樣和實時信號處理非常重要，可以顯著提高系統的整體性能。

2.5 輸入阻抗：BUF802的輸入阻抗為50 GΩ || 2.4 pF，這種高輸入阻抗設計有助于減少對源信號的影響，確保信號傳輸的準確性。同時，較小的輸入電容也有助于降低信號延遲和失真。

2.6 輸出負載能力：BUF802能夠驅動50 Ω的負載，這意味著它可以輕松應對常見的終端匹配需求。這一特性使得BUF802在實際應用中更加靈活，適用于多種不同的電路配置。

2.7 可調靜態電流：BUF802具有可調靜態電流引腳，允許設計人員根據具體需求調整靜態電流。通過這種方式，可以在帶寬和失真之間進行權衡，從而優化性能。例如，在功耗敏感的應用中，可以通過降低靜態電流來節省電力，而在需要更高性能的情況下，則可以增加靜態電流以獲得更好的帶寬和失真性能。

2.8 集成輸入和輸出箝位：BUF802集成了輸入和輸出箝位功能，并具備快速過驅恢復能力。這些保護措施可以防止設備及其后續信號鏈受到過壓信號的影響，從而提高了系統的可靠性和穩定性。

2.9 電源電壓：BUF802的工作電壓范圍為±4.5 V至±6.5 V，提供了足夠的靈活性來適應不同的電源配置。這種寬電壓范圍使得BUF802在各種應用場景中都能正常工作。

3. BUF802應用示例與優勢

3.1 數據采集系統（DAQ）：BUF802非常適合用于DAQ系統的前端緩沖。其高帶寬、低噪聲和高輸入阻抗特性使其能夠準確地傳輸和處理高速信號，確保數據采集的精確性和可靠性。

3.2 醫療設備：在醫療設備中，BUF802可以用于處理來自傳感器的微弱信號，其低噪聲特性和高輸入阻抗有助于提高信噪比，從而提升診斷的準確性。

3.3 科學儀器：科學儀器通常需要處理復雜的信號，BUF802的高帶寬和低失真特性使其成為理想的選擇。它可以確保信號在傳輸過程中不失真，保證實驗結果的準確性。

3.4 通信設備：在通信設備中，BUF802可以用于信號調理和傳輸，其高速率和低噪聲特性有助于提高通信質量和效率。

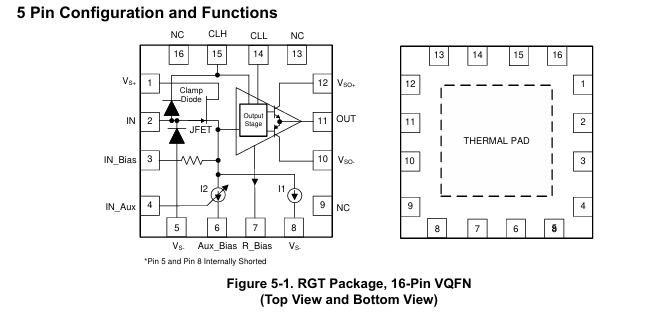

4.BUF802引腳圖

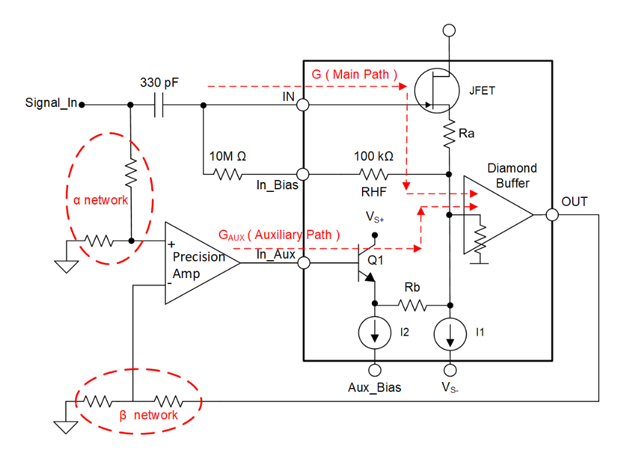

5.BUF802原理圖

BUF802是一款高性能的緩沖器，具有廣泛的適用性。其高帶寬、低噪聲、高輸入阻抗以及集成的保護功能使其在多種應用場景中表現出色。通過可調靜態電流引腳，設計人員可以根據具體需求優化性能，實現最佳的帶寬和失真平衡。BUF802不僅簡化了高精度、寬帶寬復合環路的設計，還為高速信號處理提供了可靠的解決方案。無論是在數據采集系統、醫療設備還是通信設備中，BUF802都展示了其卓越的性能和靈活性，是現代電子系統中的重要組成部分。
